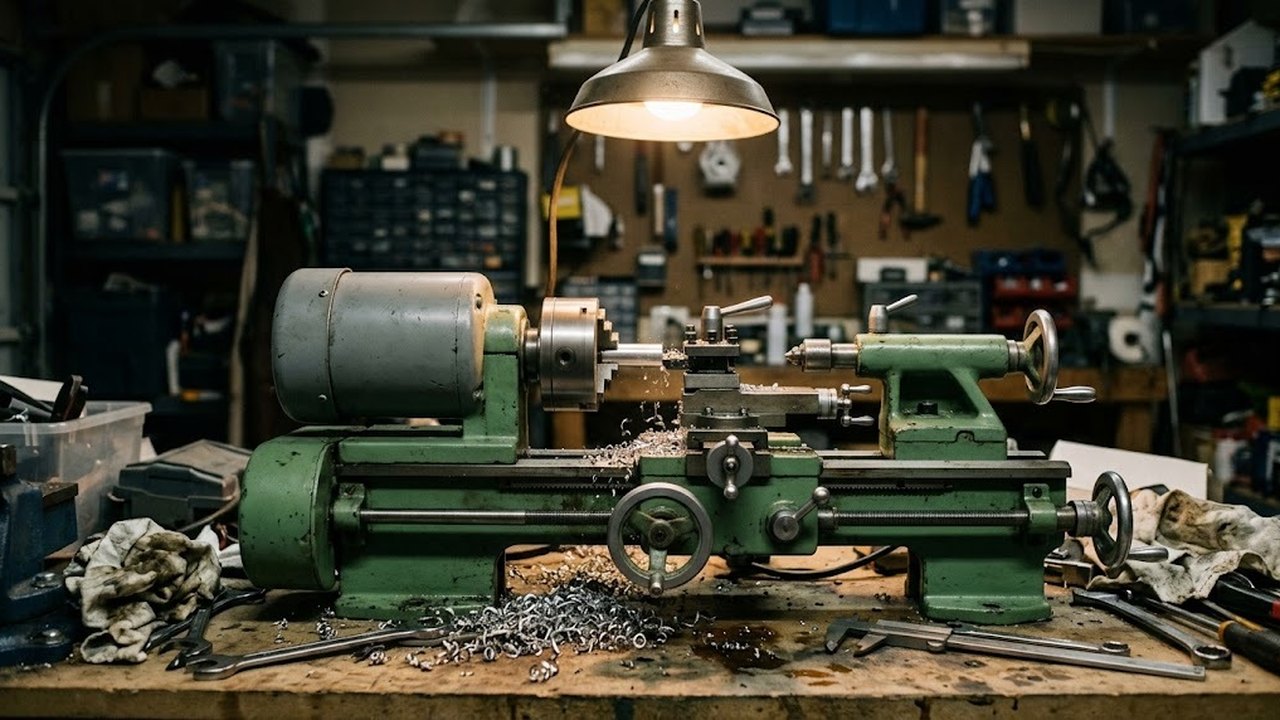

Гараж ограничивает токарный станок по размеру детали, по питанию и по массе. Ниже разобрано, какие работы реально делаются на настольном и на напольном станке, какое отверстие шпинделя и какой размах нужны под автомобильные детали и где граница, после которой выгоднее отдать заказ в мастерскую.

Какие детали делают на гаражном станке

Типичный набор: втулки, пальцы, проставки, переходники, шкивы, оси, восстановление посадочных мест под подшипники, нарезание резьбы на шпильках. Точат сталь, алюминий и латунь. Пластик вроде капролона точится легко и подходит для втулок скольжения.

Тормозные барабаны, диски и ступицы относятся к другому классу. Их диаметр заметно превышает размах настольного станка, и для них нужен напольный станок с высокими центрами. Вопрос о размере детали стоит решать до вопроса о мощности.

Работа по дереву идет на отдельных станках. Балясины и чаши точат на токарных станках по дереву.

Токарные станки по металлу по моделям

Весь раздел →

Размеры настольных станков на двух примерах

Данные двух настольных станков Proxxon дают порядок величин. Это данные двух моделей, для класса они показывают только масштаб.

ПараметрPD 250/EPD 400
Расстояние между центрами, мм250400
Высота центров (у производителя «swing»), мм7085
Наибольший диаметр над станиной, мм140170
Высота над поперечными салазками, мм4358
Отверстие шпинделя, мм10,520,5
Масса, кг1245

Меньшая модель переносится вручную и ставится на верстак. Ее размеры подходят для мелкой механики и деталей небольшого диаметра. Старшая модель уже держит заготовки длиной до 400 мм между центрами.

Напольные токарно-винторезные станки допускают гораздо более крупные заготовки. Подробнее о напольных универсальных станках читайте в разделе универсальных токарных станков.

Токарно-винторезные станки по моделям

Весь раздел →

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Отверстие шпинделя и размах задают потолок

Прутковая заготовка проходит в отверстие шпинделя, и вылет из патрона получается коротким. Если отверстие 10,5 мм, пруток диаметром 20 мм в него не войдет. Модель с отверстием 20,5 мм пропустит такой пруток, хотя запас составит всего полмиллиметра.

Высота центров ограничивает диаметр. Над станиной проходит заготовка диаметром до двух высот центров: 140 мм у PD 250/E и 170 мм у PD 400. Над поперечными салазками запас меньше, до 86 и 116 мм, и для длинной детали считают именно его. Длина между центрами задает длину вала, а оснастка вроде люнета нужна уже для длинных тонких деталей.

Резьба проверяется отдельно. У PD 250/E комплект сменных шестерен дает шаги от 0,5 до 1,5 мм. Шаг крупнее проверяют по паспорту. Перед покупкой стоит выписать шаги и диаметры резьб, которые нужны в гараже, и сверить с паспортом.

Питание и гаражная проводка

Мощность на валу и потребляемая мощность различаются. У PD 250/E двигатель постоянного тока, у PD 400 на валу 550 Вт, а из сети станок берет 870 Вт. При 230 В это около 3,8 А (оценка без учета коэффициента мощности).

Для сравнения: линия с автоматом на 16 А при 230 В отдает около 3680 Вт. Один настольный станок такую линию не нагрузит. Нагрузку создают соседи по линии: сварочный аппарат и компрессор.

Напольный станок с трехфазным асинхронным двигателем к обычной розетке не подключается. Если ввод в гараж однофазный, решением становится частотный преобразователь (отдельная тема в статье о частотнике для токарного станка) либо станок на 220 В. Пусковой ток двигателя выше рабочего, поэтому автомат подбирают с запасом.

Универсальные токарные станки

Весь раздел →

Масса, пол и место в гараже

Станок PD 400 занимает по габаритам 900 на 400 мм, то есть 0,36 м² площади. Он весит 45 кг, почти в четыре раза больше PD 250/E (отношение 3,75). Такой станок нужен на прочном верстаке, закрепленном к полу или стене, иначе вибрация съест точность.

Напольным станкам нужен фундамент или плотное бетонное основание. Как его сделать, разобрано в статье о фундаменте под станок.

Место вокруг станка планируется заранее. Нужен проход для длинной заготовки вдоль оси и свободное место сбоку от патрона. Над шпинделем нужен свет. Лампа на потолке дает тень от корпуса, поэтому светильник ставят у станка.

Холод, влага и стружка

Неотапливаемый гараж создает конденсат. Влага оседает на станине и направляющих, и без смазки на них появляется ржавчина. После работы направляющие протирают и смазывают, а станок закрывают чехлом.

В мороз масло в коробке густеет. Перед работой шпиндель дают прокрутить на малых оборотах, а потом поднимают скорость. Охлаждающую жидкость выбирают отдельно, подробности в статье про СОЖ.

Стружка попадает на пол и в рабочую зону вокруг автомобиля. Ее сметают щеткой, не руками. Бензин и ветошь с маслом хранят вдали от станка: стружка стали при резании бывает горячей.

Когда гаражный станок не нужен

Если детали нужны раз в сезон, заказ в токарной мастерской обойдется дешевле. Станок, оснастка и резцы окупаются только при регулярной работе.

Цена ошибки в размере. Малый размах и узкое отверстие шпинделя заменой патрона не исправить, придется менять станок.

Закаленную сталь точат твердосплавными пластинами на жесткой станине. Маломощный настольный станок с ней справляется плохо: не хватает жесткости станины и мощности привода.

Порядок выбора под гараж

  • Измерить самую крупную деталь по диаметру и по длине и сравнить с размахом и расстоянием между центрами.
  • Определить наибольший пруток и сверить с отверстием шпинделя.
  • Выписать шаги резьб и проверить набор шестерен.
  • Посчитать нагрузку на линию вместе с другим оборудованием.
  • Определить место: верстак или пол, проход, свет, чехол.

Для работы по металлу в гараже смотрят настольные токарные станки по металлу, а для крупных деталей универсальные токарные станки.
