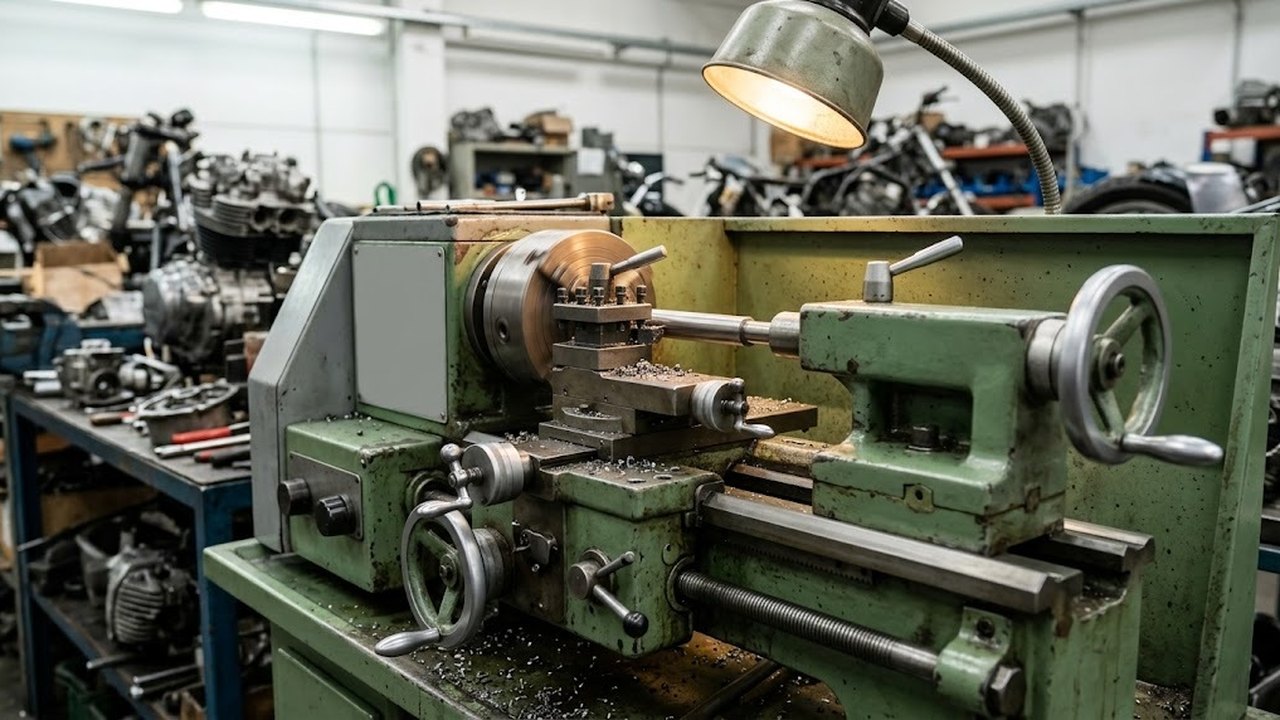

ИЖ-250 относится к универсальным токарно-винторезным станкам советской постройки. Ниже собраны его паспортные размеры, различия между версиями ИЖ-250, ИЖ-250П и 250ИТВМ, расчет скоростей и допустимых шагов, а также границы, за которыми станок перестает подходить. Цен и предложений здесь нет, это справочный разбор для тех, кто выбирает машину или подбирает к ней оснастку.

Токарный станок ИЖ-250: назначение и размеры

Станок выпускал Ижевский машиностроительный завод, серийный выпуск начался в 1960 году. Он предназначен для токарной обработки в центрах, в патроне или в цанге и для нарезания метрических, модульных и дюймовых резьб. Цифра в названии совпадает с наибольшим диаметром заготовки над станиной: 250 мм.

Над суппортом заготовка ограничена 125 мм. Наибольшая длина, она же расстояние между центрами, составляет 500 мм, высота центров над направляющими станины 150 мм. Главный привод получает мощность от двухскоростного двигателя на 2,6 и 3 кВт. Масса станка 1570 кг, габариты 2030 на 875 на 1220 мм. Такую машину ставят на жесткое основание, подробности есть в статье про фундамент под станок.

Универсальные токарные станки

Весь раздел →

Техническая характеристика станка ИЖ-250 в таблице

Справочник приводит параметры трех близких моделей. ИЖ-250 и ИЖ-250П совпадают почти по всем строкам, 250ИТВМ заметно отличается.

ПараметрИЖ-250ИЖ-250П250ИТВМ
Класс точности по ГОСТ 8-82НПВ
Подшипники шпинделяроликовые и шариковыебронзовые разрезные скольженияданных нет
Диаметр над станиной, мм250250240
Диаметр над суппортом, мм125125168
Отверстие шпинделя, мм333325
Частота вращения, об/мин16-200016-200025-2500
Масса, кг157015701180

ИЖ-250П построен на базе ИЖ-250, и главное отличие лежит в передней опоре: вместо подшипников качения стоят регулируемые разрезные подшипники скольжения. Размеры, диапазоны скоростей и подач у двух станков совпадают. Версию П берут там, где важна точность вращения на небольших деталях, справочник называет инструментальное и приборостроительное производство.

Третья версия из таблицы легче базовой модели на 390 кг (расчет: 1570 минус 1180), вращается быстрее на верхней ступени и относится к классу В. Взамен у него меньше наибольший диаметр прутка: 24 мм против 30 мм у базовой модели.

Универсальные токарные станки

Весь раздел →

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Скорости шпинделя и подачи

Коробка скоростей ИЖ-250 дает 22 ступени прямого вращения от 16 до 2000 об/мин. Наибольшая частота вращения больше наименьшей в 125 раз (расчет: 2000 / 16). Средний знаменатель ряда около 1,26 (расчет: корень 21-й степени из 125), фактические ступени смотрят по табличке на станке. Нижние ступени нужны для крупных заготовок, верхние для мелких.

Скорость резания считается по формуле: диаметр в миллиметрах, умноженный на константу пи и на частоту вращения, делится на 1000. Скорость резания на детали 250 мм при 16 об/мин равна 12,6 м/мин. На прутке 30 мм при 2000 об/мин она равна 188,5 м/мин. Те же 2000 об/мин на диаметре 250 мм дали бы 1571 м/мин, и такой режим для станка невозможен: крупные детали обтачивают на пониженных ступенях, а скорость резания подбирают по материалу и резцу.

Продольные подачи лежат в пределах от 0,07 до 2,17 мм/об. Поперечные подачи идут от 0,01 до 1,08 мм/об, их верхний предел вдвое меньше продольного. Механическая продольная подача ниже 0,07 мм/об недоступна.

Универсальные токарные станки

Весь раздел →

Нарезание метрической, модульной и дюймовой резьбы

Метрический шаг идет от 0,2 до 6 мм. Модульный ряд идет от 0,2 до 6 модуля, а шаг модульной резьбы равен произведению числа пи на модуль: наибольший шаг составляет 18,85 мм (расчет: 3,1416 на 6). Ряд в нитках на дюйм тянется от 24 до 3,5 ниток на дюйм, шаг равен 25,4, деленным на количество ниток: от 1,06 до 7,26 мм (расчет).

В миллиметрах три ряда сравниваются прямо. Самый крупный шаг дает модульный ряд: 18,85 мм против 6 мм у метрического и 7,26 мм у ряда в нитках на дюйм. Шаг крупнее этих пределов станок выполнить не может. Соответствие шагов собрано в статье про таблицу дюймовой резьбы, порядок операции описан в статье про нарезание на токарном станке.

Шпиндель и зажимная оснастка

Конец шпинделя у ИЖ-250 и ИЖ-250П резьбовой, М68х6. Внутренний конус шпинделя Морзе 5, в пиноли задней бабки Морзе 3. Сквозное отверстие 33 мм пропускает материал диаметром до 30 мм. Про конусы Морзе и их допуски есть отдельная статья.

У 250ИТВМ справочник указывает конец шпинделя размера 4 по ГОСТ 12593. Присоединительная часть другая, поэтому зажимная оснастка от ИЖ-250 на такой шпиндель не встанет без переходного узла. При покупке оснастки, снятой с другого станка, присоединительный конец (М68х6 или размер 4) определяет, встанет ли она. Выбор оснастки разобран в статье про патрон для токарного станка.

Границы применимости токарного станка ИЖ-250

Размеры заготовки, сквозной проход и шаги резьбы заданы паспортом и разобраны в разделах о размерах, шпинделе и резьбе. Числового программного управления в станке нет: партию одинаковых деталей он делает за счет труда оператора и настройки упоров.

Станок выпуска 1960-х годов может иметь износ направляющих и передней опоры. Перед покупкой его оценивают по классу точности (Н, П или В по ГОСТ 8-82) и по проверкам биения шпинделя и прямолинейности направляющих станины. Для деталей крупнее паспортных или резьбы с большим шагом смотрят раздел универсальных токарных станков, а для серий с повторяемостью раздел токарных станков с ЧПУ.
