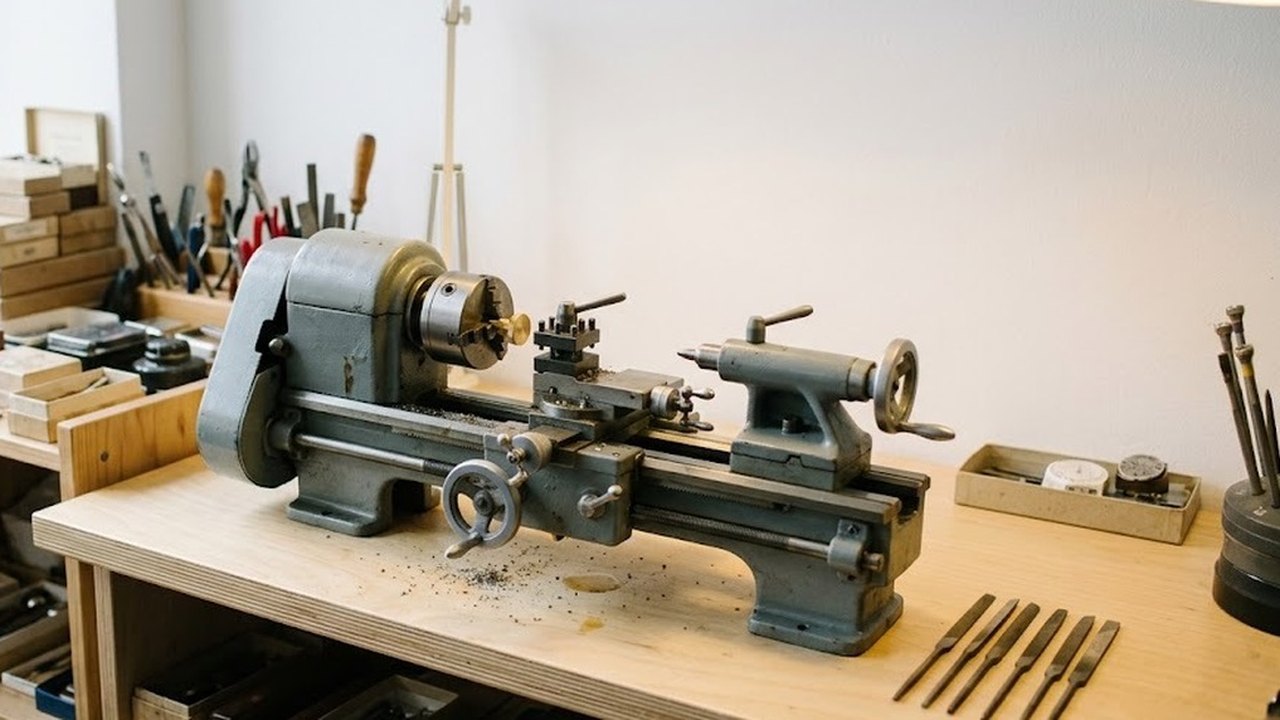

Обозначение WM210V носят несколько небольших машин для металла. Общее у них класс настольной машины и размер над станиной 210 мм. Отверстие шпинделя, мощность и обороты в паспортах расходятся, цифры сведены в таблице ниже. Дальше разобрано, что эти различия меняют в работе и какие строки паспорта сверять до заказа. Станки с ЧПУ и промышленные универсальные машины сюда не входят.

Что скрывается за этим обозначением

Единого паспорта у модели нет. Компактную машину собирают разные производители и продают под разными торговыми марками, поэтому два станка с одинаковой надписью могут отличаться шпинделем, мотором и массой. В таблице три версии из открытых листингов; размеры даны в миллиметрах.

ПараметрВерсия 1Версия 2Версия 3
Над станиной210210210
Между центрами400нет данных400
Отверстие шпинделя21нет данных38
Мощность, Вт600550900
Обороты, об/мин50-250050-1250 и 100-2250нет данных
Масса, кг7560,6нет данных

Массы в версиях 1 и 2 отличаются на 14 кг.

Универсальные токарные станки

Весь раздел →

Размеры заготовки над станиной и суппортом

Размер над станиной равен двум высотам центров: 105 умножить на два. Над поперечными салазками остается 110 мм. Более широкая деталь вращается над станиной, но по длине ее мешают обрабатывать поперечные салазки.

Версия 3 называет наибольший диаметр обработки 125 мм. Это еще одна цифра под тем же обозначением, и сверять ее нужно с реальной деталью вместе с резцедержателем.

Расстояние между центрами 400 мм указано в версиях 1 и 3. Полезный пролет вала всегда меньше: место занимают поводок и вращающийся центр.

Универсальные токарные станки

Весь раздел →

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Шпиндель и его отверстие

Отверстие шпинделя определяет, какой пруток пройдет насквозь. Пруток должен быть тоньше отверстия: при отверстии 38 проходит пруток примерно в 1,8 раза толще, чем при 21 мм (расчет: 38 ÷ 21). Прутковая подача позволяет отрезать детали одну за другой. Для коротких штучных заготовок отверстие почти не влияет на работу.

Конец шпинделя в версии 1 выполнен под конус MK3. Посадку нужно проверять отдельно: трехкулачковый патрон с другим посадочным местом без переходной планшайбы не встанет. Об устройстве узла подробнее в статье о шпинделе станка.

Привод и диапазон оборотов

В версиях 1 и 3 мотор бесщеточный. В версии 1 это 600 Вт и от 50 до 2500 об/мин. Версия 2 дает две ступени диапазона, от 50 до 1250 и от 100 до 2250 об/мин. Мощность у версий разная: 900 Вт на 64% больше, чем 550 Вт (расчет: 900 ÷ 550).

Универсальные токарные станки

Весь раздел →

Границы диапазона видны на примерах скорости резания по формуле: скорость = π × D × n ÷ 1000. Деталь D = 110 на нижней частоте 50 об/мин дает около 17 м/мин. Пруток D = 10 на верхней частоте 2500 об/мин дает около 79 м/мин. Крупная деталь упирается в нижний предел оборотов, мелкая в верхний. Какая скорость нужна для стали или алюминия, зависит от марки материала и инструмента, об этом статья о режимах резания при точении.

Суппорт, задняя бабка и резьбы

Версия 1 дает ход поперечных салазок 75, верхних салазок 55 и пиноли задней бабки 60 мм. Хвостовик пиноли выполнен под конус MK2, под него подбираются центры и сверла. Глубокое отверстие делают в несколько заходов с выводом сверла для удаления стружки.

Та же версия указывает 10 метрических шагов от 0,5 до 3 и 8 дюймовых от 10 до 44 ниток на дюйм. Дюймовый ряд дает шаги от 2,54 до 0,58 (расчет: 25,4 ÷ 10 и 25,4 ÷ 44). Нарезаются только шаги из таблицы паспорта: 10 метрических и 8 дюймовых. Таблицы шагов собраны в статьях о метрических и дюймовых резьбах.

Что точить на этом станке и где предел

Типичные изделия: оси, втулки, ступицы, шкивы и ремонтные детали. Алюминий и пластмассы обрабатываются легко. Сталь точится, но съем ограничен мощностью мотора, а она у версий различается.

Предел появляется на длинных тонких валах. Такой вал прогибается под резцом. Вал между центрами становится бочкообразным, и здесь нужен люнет. Вал, зажатый только в патроне, поддерживает вращающийся центр задней бабки, иначе возникает конусность. Тяжелые поковки и толстостенный чугун лучше отдавать машине тяжелее и массивнее.

Что сверить в паспорте до заказа

Перед выбором стоит записать значения и сравнить с деталью:

  • расстояние между центрами и самый протяженный вал;
  • конец шпинделя и посадку на шпинделе;
  • тип диапазона оборотов;
  • размер над поперечными салазками и высоту резцедержателя.

Строку, которой нет в паспорте, уточняют у поставщика письменно. Сравнивать удобно по тем же строкам с другими настольными токарными станками по металлу.
