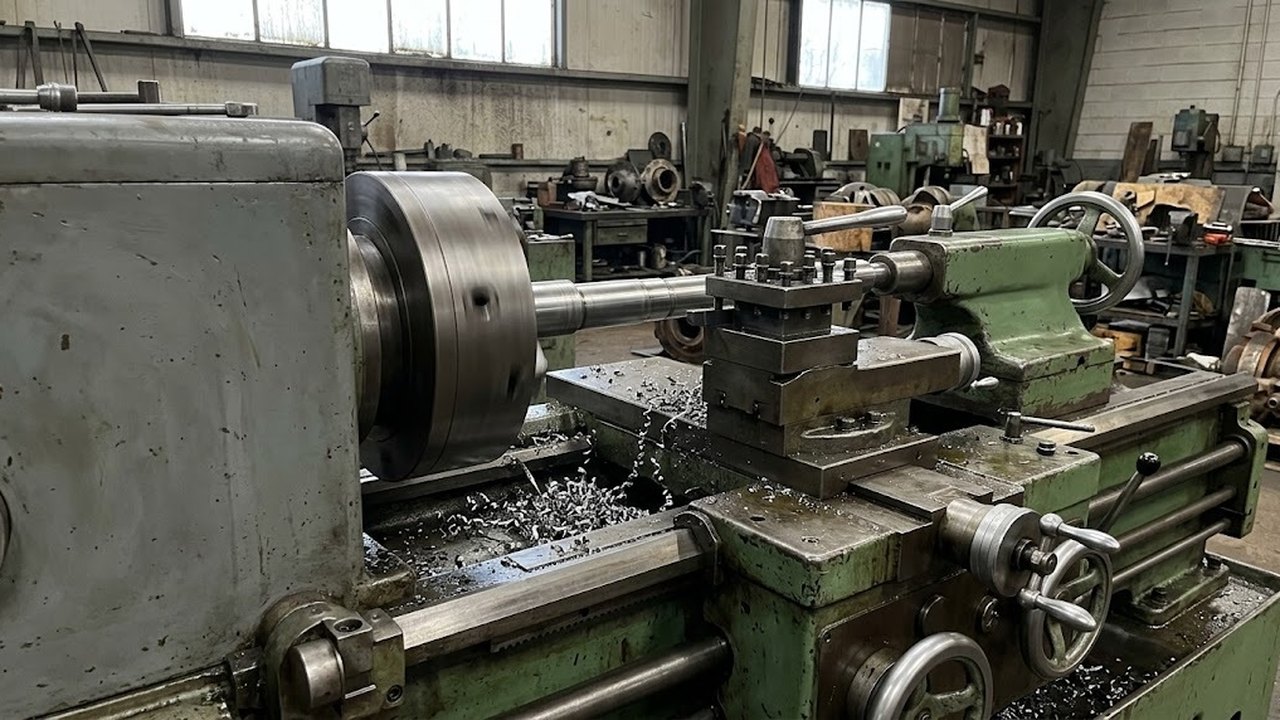

Модель 1А616 — универсальный токарно-винторезный станок по металлу. Ниже собраны паспортные размеры, устройство привода главного движения, диапазоны резьб и условия, при которых нужна замена на более тяжелую машину. Машины с ЧПУ и другие типы здесь не разбираются.

Для каких работ предназначен токарно-винторезный станок

Станок работает в центрах и в патроне. Он выполняет обычные токарные операции по металлу: обтачивание, подрезку торцов, растачивание и сверление, а резцом нарезает резьбы четырех систем, они перечислены в таблице ниже. Такой набор подходит для участка цеха или небольшого завода, где детали приходят поштучно и с разными резьбами.

Чтобы начать подбор, смотрят размеры из следующего раздела. Название модели ничего не гарантирует без проверки размеров и частот шпинделя.

Токарно-винторезные станки

Весь раздел →

Характеристики 1А616: размеры обработки, центры и ход

Паспортные размеры сведены в таблицу.

ПараметрЗначениеЧто это значит для работы
Высота центров165 ммрасстояние от оси шпинделя до направляющих
Расстояние между центрами710 ммнаибольший размер заготовки в центрах
Обработка над станиной320 ммдиски и детали типа дисков; меньше удвоенной высоты центров (330 мм)
Обработка над нижней частью суппорта180 ммвалы, закрепленные в центрах
Длина обтачивания с механической подачей660 ммна 50 мм меньше расстояния между центрами
Пруток через отверстие шпинделядо 34 ммпредел для работы из прутка без патрона

Различие между 320 и 180 мм определяет выбор заготовки. Диск размером до 320 мм встает над станиной, а вал в центрах проходит под суппортом только до 180 мм. Для тяжелых валов нужна машина с большей высотой центров.

Деталь в центрах ограничена 710 мм, из них механическая подача работает на 660 мм. Разницу в 50 мм учитывают при расчете длинных деталей. Пруток крупнее 34 мм через шпиндель не пройдет, его зажимают в патроне и выдвигают на нужную длину.

Заготовку в патроне зажимают трехкулачковыми самоцентрирующими патронами ТМ-165 и ТС-200 диаметром 165 и 200 мм. Поводковый патрон диаметром 250 мм работает с заготовкой в центрах.

Токарно-винторезные станки

Весь раздел →

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Привод главного движения, коробка скоростей и частоты шпинделя

Привод главного движения состоит из электродвигателя мощностью 4,5 кВт и 2-х клиноременных передач. За ними стоят коробка скоростей на 12 ступеней и переборное устройство. Клиновой ремень передает вращение от двигателя к коробке, а шпиндель установлен в передней бабке.

Нижний ряд частот вращения шпинделя лежит в пределах от 11 до 280 об/мин и включается через перебор. Более высокие частоты дает верхний ряд, его значения указаны в паспорте станка. Скорость резания считают по формуле v = π × D × n / 1000.

ЗаготовкаЧастота шпинделяСкорость резания
320 мм11 об/миноколо 11,1 м/мин
100 мм280 об/миноколо 88 м/мин
20 мм280 об/миноколо 17,6 м/мин

Расчет показывает, зачем нужен перебор: крупный диск на нижнем ряду идет на малой скорости резания, что подходит для резьбы и тяжелого реза.

Для мелкой детали на нижнем ряду скорость остается низкой: 17,6 м/мин для заготовки 20 мм. Чистовое точение таких деталей требует более высоких частот и ведется на верхнем ряду.

Токарно-винторезные станки

Весь раздел →

Резьбы 1А616, шаг и коробка подач без сменных колес

Без дополнительных сменных колес станок нарезает резьбы в четырех системах. Диапазоны взяты из паспорта, шаги последних трех систем пересчитаны в миллиметры.

СистемаДиапазон по паспортуШаг в миллиметрах
Метрическаяшаг от 0,5 до 24 ммот 0,5 до 24
Дюймоваяот 56 до 1 нитки на дюймот 0,45 до 25,4
Модульнаяот 0,25 до 5,5 модуляот 0,79 до 17,3
Питчеваяот 128 до 2 питчейот 0,62 до 39,9

Шаг резьбы задает ходовой винт, а коробка подач выбирает передаточное отношение между шпинделем и винтом. Обе границы дюймового диапазона лежат за пределами метрического: 0,45 мм ниже 0,5 мм, а 25,4 мм выше 24 мм.

Модульный шаг в миллиметрах равен модулю, умноженному на π. Для питчевой резьбы шаг считают как 25,4 × π / питч.

Для особо точных резьб предусмотрен другой путь. Из кинематической цепи исключают зубчатые передачи коробки подач и ставят специальные прецизионные сменные колеса.

Где проходит граница применимости по мощности и серии

Размер над нижней частью суппорта задает границу для валов в центрах, она названа в разделе о размерах обработки. Настройка станка ее не изменит.

Мощность задает границу по съему. Привод в 4,5 кВт ограничивает сечение стружки: при тяжелой обдирке токарь снижает подачу и глубину, а время обработки растет. Ток двигателя на таком режиме поднимается, и привод идет на пределе. Резать глубже в таком случае нельзя.

Ручное управление задает границу по серии. Каждую деталь ведет токарь, и повторяемость размеров зависит от его навыка. Для серийного производства одинаковых деталей с контурами смотрят в сторону токарных станков с ЧПУ.

Токарные станки по металлу по моделям

Весь раздел →

Что проверить при приемке: передняя бабка, суппорт, направляющие

При приемке бывшей в эксплуатации машины проверяют износ направляющих и люфты суппорта, затем шпиндельные подшипники и зубчатые блоки коробки скоростей. Паспортные размеры достижимы при исправной геометрии.

Проверку начинают на холостом ходу: на малых оборотах слушают коробку скоростей и ремни. Износ направляющих проявляется конусностью вала при обтачивании по всей длине хода. Люфт шпиндельных подшипников дает биение и огранку обработанной поверхности.
