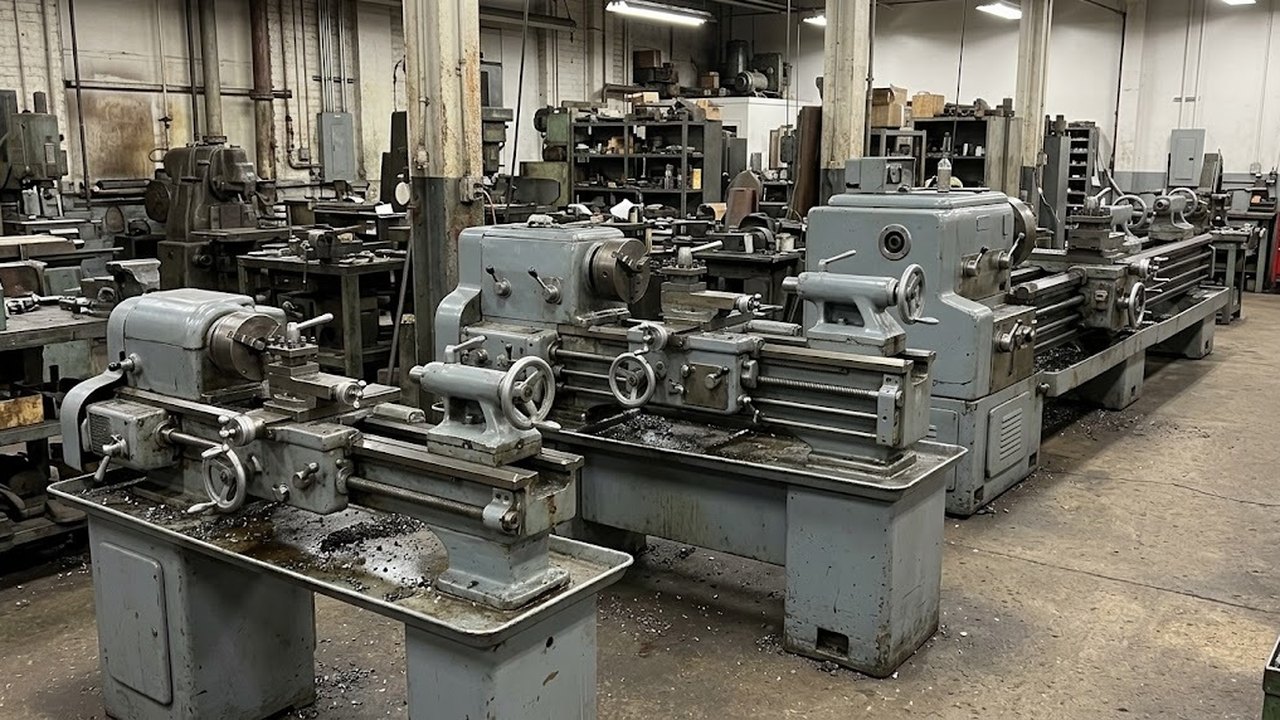

Маркировка токарных станков по системе ЭНИМС содержит группу, тип, размер, класс точности и вид управления в одном коротком шифре. Ниже разобрано, как читать каждую букву и цифру, какие числа сравнимы между разными моделями и что из шифра узнать нельзя. Маркировка резцов и сменных пластин здесь не рассматривается.
Как устроен шифр модели по классификации ЭНИМС
Классификацию обозначений разработал Экспериментальный научно-исследовательский институт металлорежущих станков. Серийные машины делятся на девять групп, каждая группа делится на типы. Токарные станки образуют группу 1.
Шифр читается слева направо. Первая цифра задает группу, вторая тип. Следом может стоять буква: это индекс предприятия-изготовителя или признак модернизации базовой модели. Дальше идет размер, а после него знаки с особенностями. Разбор на примере токарно-винторезного станка 16К20Ф3 с ЧПУ:
| Элемент шифра | Что означает | Пример 16К20Ф3 |
|---|---|---|
| Первая цифра | Группа | 1, токарные |
| Вторая цифра | Тип | 6, токарные и лоботокарные |
| Буква между цифрами | Модернизация базовой модели | К |
| Размерные цифры | Основной размер или условный типоразмер | 20, высота центров 200 мм |
| Знаки в конце | Точность, ЧПУ, магазин инструмента | Ф3, контурная система ЧПУ |
Исключения из правил есть. Обозначение некоторых моделей не соответствует им, и одно это уже повод сверять шифр с паспортом.
Что означает вторая цифра в шифре токарной модели
Вторая цифра отделяет винторезный станок от карусельного или револьверного. Тип 6 объединяет токарные и лоботокарные станки, сюда попадают токарно-винторезные станки вроде 16К20. Автоматы и полуавтоматы, одно- и многошпиндельные, выделены в свои типы. Отдельно стоят также карусельные, многорезцовые и копировальные машины.
Токарно-винторезные станки по моделям
Весь раздел →
Станок токарно-винторезный модель CW6280C/1500
16К20 токарно-винторезный станок
1М63 станок токарно-винторезный
Этот знак говорит о компоновке и назначении. Модель 1Г340ПЦ относится к токарно-револьверным: группа 1, тип 3. Размер задан цифрами 40.
Подобрать оборудование под вашу задачу
Размерные цифры: высота центров или типоразмер
Размерные цифры задают основной технологический размер или условный типоразмер. Единой величины для всех серий нет, и здесь чаще всего ошибаются при сравнении моделей.
У 16К20 число 20 означает высоту центров 200 мм. Наибольший диаметр над станиной вдвое больше, 400 мм. В шифре 1К62 буква К стоит сразу после первой цифры, у 16К20 после двух первых. Читается он так: группа 1, модернизация К, тип 6, размерная цифра 2. Диаметр над станиной у 1К62 тот же, 400 мм, а размерные цифры в шифрах разные.
У револьверного 1Г340ПЦ число 40 означает наибольший диаметр прутка, 40 мм. У карусельных машин размер связан с поперечником детали: он выбирается из ряда по ГОСТ 600-80, и каждая следующая модель принимает деталь в 1,26 раза крупнее.
Отсюда следует правило. Шифры из разных серий нельзя сравнивать по размерным цифрам: у 16К20 их две, у 1К62 одна, у 1Г340ПЦ они задают диаметр прутка. Высоту центров и диаметр над станиной берут из паспорта.
Класс точности в шифре и допуск на обработку
После размера может стоять индекс класса точности: П повышенный, В высокий, А особо высокий, С наивысший. Нормальный класс в шифре не отмечается, поэтому отсутствие индекса читается как Н.
Токарно-винторезные станки
Весь раздел →
Станок токарно-винторезный ZM 40100 DRO RFS
Станок токарно-винторезный ZM 50200F DRO RFS
Станок токарно-винторезный ZM 50100F DRO RFS
Классы можно сравнить числом. Допускаемые отклонения размеров деталей на машине нормального класса принимаются за 1, для остальных классов они составляют:
| Класс точности | Н | П | В | А | С |
|---|---|---|---|---|---|
| Допуск относительно класса Н | 1 | 0,6 | 0,4 | 0,25 | 0,16 |
Между Н и С отклонения различаются в 6,25 раза: на машине класса С они в 6,25 раза меньше, чем на машине класса Н. Машины классов А и С эксплуатируют в помещениях с постоянной температурой воздуха.
Обозначение системы ЧПУ буквами Ф1, Ф2, Ф3 и Ф4
Числовое программное управление отмечено в конце шифра буквой Ф с цифрой. Ф1 означает цифровую индикацию и предварительный набор координат перемещений. Ф2 обозначает позиционную систему ЧПУ, Ф3 контурную, Ф4 комбинированную, ее ставят на многооперационных машинах.
Для точения фасонных поверхностей и конусов нужен контурный режим, поэтому индекс Ф3 читается как признак полноценного ЧПУ. Индекс Ф1 такого вывода не позволяет: он говорит об индикации и преднаборе координат. Какая стойка стоит на машине и какие циклы она знает, шифр не сообщает. Это указано в документации к модели.
Токарно-винторезные станки
Весь раздел →
Станок токарно-винторезный STALEX D560x3000 Pro
Станок токарно-винторезный STALEX D560x2000 Pro
Станок токарно-винторезный STALEX D560x1500 Pro
Другие индексы: Р означает револьверную головку, М магазин сменных инструментов, Ц цикловое программное управление.
Чего в шифре нет и где ключ ЭНИМС не работает
Длина обработки в шифр не входит. По справочным данным, у 1К62 расстояние между центрами составляет 1000 и 1500 мм, поэтому для длинных валов длину уточняют отдельно.
Мощность главного привода, число скоростей шпинделя, отверстие в шпинделе и тип патрона тоже не зашифрованы. Буква между цифрами сообщает лишь об усовершенствовании базовой модели. Какие узлы изменены, видно по паспорту.
Специальные машины получают шифр иначе: буквы задают индекс станкостроительного завода, цифры порядковый номер. Пример из учебных материалов, МП6-1250, начинается с буквы и в схему «группа, тип, размер» не укладывается. Зарубежные производители задают собственные коды, и правила ЭНИМС к ним неприменимы.
Токарно-винторезные станки
Весь раздел →
Станок токарно-винторезный STALEX D560x1000 Pro
Станок токарный STALEX D330x1000
Станок токарный STALEX D330x1000 Pro
Перед выбором модели полезно сверить по паспорту пять величин: группу и тип, размер в той серии, к которой он относится, расстояние между центрами, класс и систему ЧПУ.
