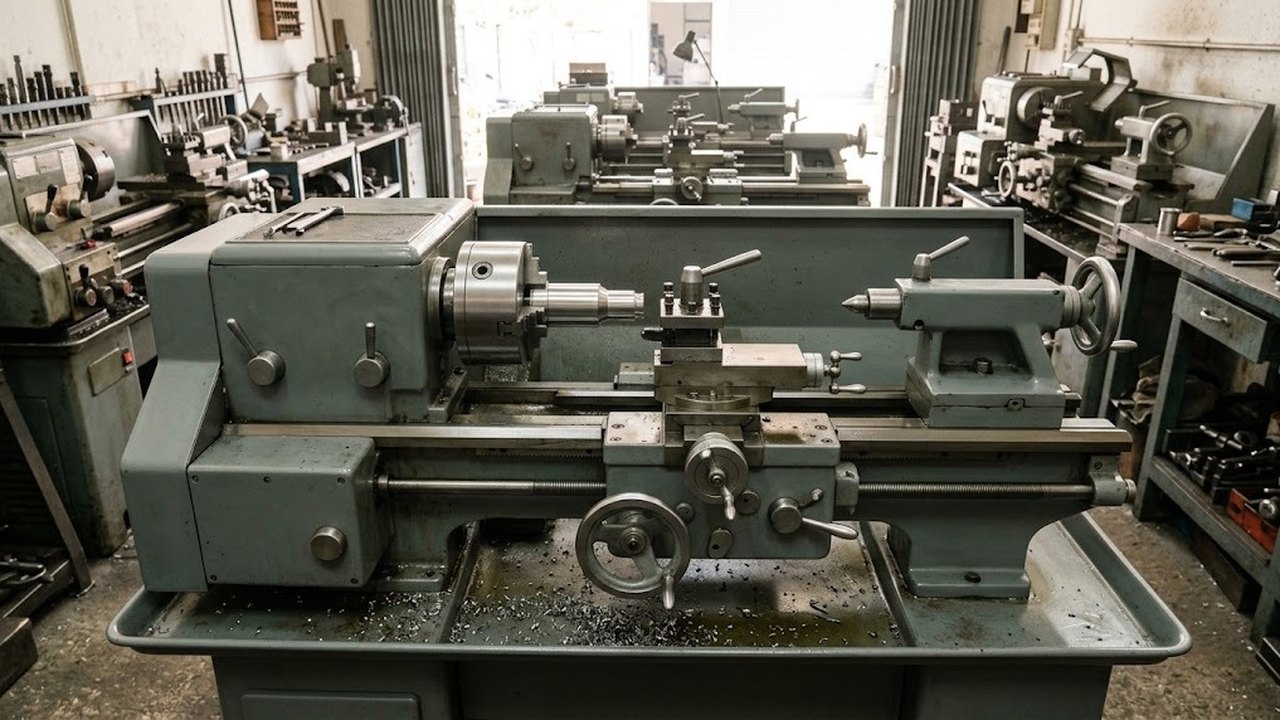

Прецизионными называют четыре старших уровня точности: П (повышенный), В (высокий), А (особо высокий) и С (мастер-станки). Ниже разобрано, чем они различаются, как буква пересчитывается в допуск на деталь и что нужно для сохранения точности. Режимы резания и конкретные модели здесь не рассматриваются.

Какие станки считают прецизионными

Станки делятся на пять классов точности, от Н до С. Н означает нормальную точность, и к ней относится большинство машин в промышленности. Остальные четыре носят общее название прецизионных.

Букву записывают в паспорте. Слово «прецизионный» в названии модели или в рекламном описании ее не заменяет, поэтому сверять нужно паспорт.

Токарно-винторезные станки

Весь раздел →

Допуск на деталь по классам

Каждая буква задает допускаемые отклонения обрабатываемых деталей относительно тех, что получают при нормальной точности. Коэффициент равен 1 для Н и убывает до 0,16 для С, промежуточные значения даны в таблице.

КлассКоэффициентДопуск при 10 мкм для Н
Н110 мкм
П0,66 мкм
В0,44 мкм
А0,252,5 мкм
С0,161,6 мкм

Допуск 10 мкм взят для примера. Таблица показывает соотношение: от Н к С допустимое отклонение изделия сокращается более чем в шесть раз. Для серийного производства допуск чертежа сверяют с этой таблицей, чтобы понять, какой уровень нужен на чистовой операции.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Высокоточный станок: старшие классы

Станок класса П строят на базе станка нормальной точности. Ответственные детали самого станка изготавливают точнее, сборку ведут тщательнее, а к монтажу и эксплуатации предъявляют особые требования.

В классе В повышенная точность достигается специальной конструкцией отдельных узлов, жесткими требованиями к изготовлению деталей и к регулировке. Для А требования к изготовлению и регулировке еще строже.

Токарно-винторезные станки

Весь раздел →

Класс С занимают мастер-станки. Они предназначены для наивысшей точности: на них окончательно обрабатывают делительные и эталонные колеса и измерительные винты.

Термоконстантное помещение для А и С

Модели А и С работают в изолированных помещениях с постоянной температурой воздуха. Нагрев привода и станины вызывает тепловую деформацию узлов, и погрешность накапливается за смену. При допуске в единицы микрометров нагрев заметно влияет на размер, при грубом допуске его не видно.

Для таких машин нагрев становится одной из главных причин брака. Покупка без помещения с контролем температуры не даст заложенного уровня.

ЧПУ и точность токарной обработки

Система ЧПУ задает движение по осям и повторяемость программы. Часть погрешностей узлов она компенсирует коррекцией шага винта и тепловой компенсацией. Шпиндель, направляющие и жесткость станины остаются главным ограничением.

Поэтому токарный станок с ЧПУ может относиться к классу Н, а универсальный токарно-винторезный к классу П. Для машин с ЧПУ сверяют те же показатели, что и для ручных: биение при вращении шпинделя и прямолинейность направляющих.

Универсальные токарно-винторезные станки

Весь раздел →

Как проверить заявленный класс

Подтверждением служит протокол приемки. В нем измерено радиальное биение шпинделя и соосность бабок. Затем точат пробную заготовку и мерят диаметр шейки: по разбросу видны овальность и конусность. Порядок проверок описан в статье о проверке станка на точность.

Протокол просят до отгрузки, а на месте измерения повторяют. Фундамент и выверка по уровню влияют на результат: без правильного монтажа даже станок В покажет хуже, чем в протоколе.

Когда прецизионный станок не нужен

Если допуск чертежа достижим на уровне Н, старшие буквы ничего не добавят. Цена и требования к помещению у них выше. Ошибка возможна в обе стороны: слишком грубая машина даст брак на узком допуске, слишком точная не окупится на простых деталях.

Выбор начинают с чертежа. Самый узкий допуск на чистовой операции точения определяет нужный класс. Для большинства деталей хватает универсальных токарно-винторезных станков или токарных станков с ЧПУ по металлу уровня Н. П рассматривают, когда допуск детали заметно уже. А или С берут, когда допуск укладывается только в их коэффициенты.

Токарно-винторезные станки по моделям

Весь раздел →

Что еще ограничивает результат

Класс задает потолок, а итог зависит от всей цепочки обработки деталей. Заготовка с неравномерным припуском вызывает колебания силы резания, и жесткая система лучше гасит эти колебания. Затупленная пластина уводит размер при точении, зажим тонкостенной детали в кулачках искажает форму до первого прохода.

Прецизионный станок оценивают вместе с оснасткой. Нужны патрон или цанга с малым биением и исправный резец, а СОЖ подают стабильно. Одна слабая позиция заметно снижает преимущество станка.
