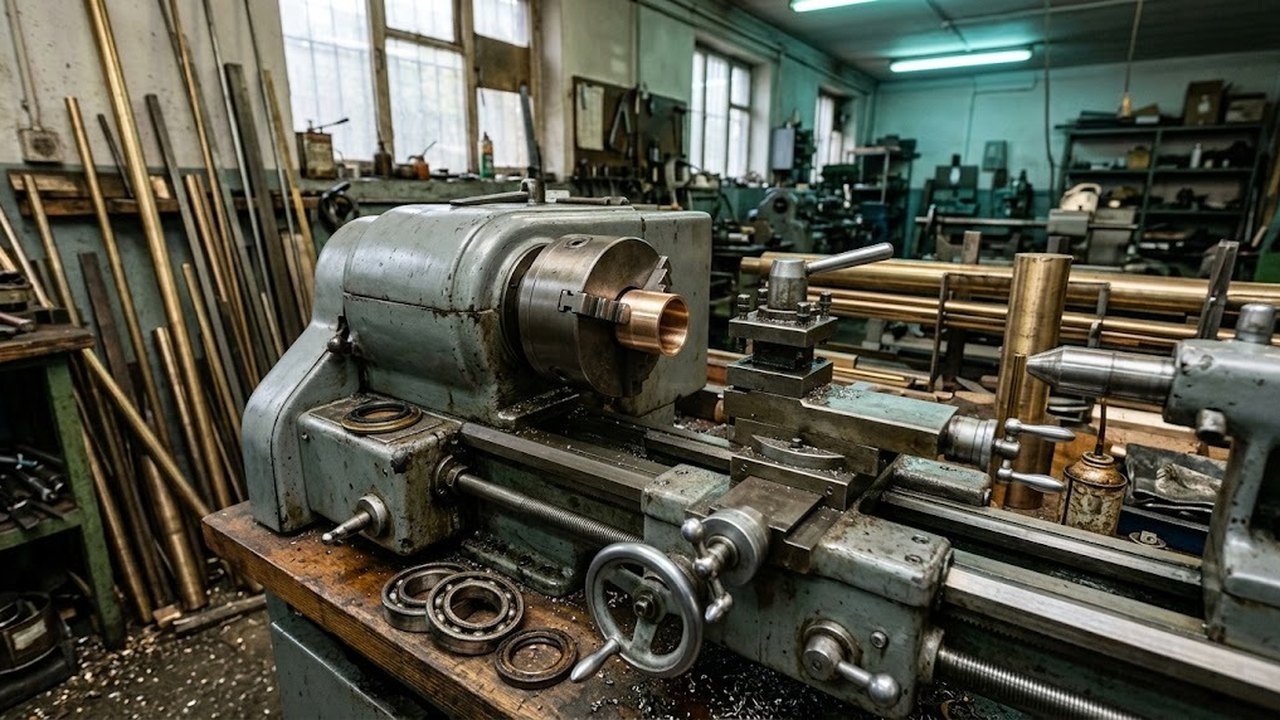

ИТ-1М относится к универсальным токарно-винторезным станкам облегченного типа: наибольший размер заготовки над станиной 400 мм, расстояние между центрами 1000 или 1400 мм. Дальше паспортные данные разобраны с позиции цеха: какие детали станок берет, какие резьбы нарезает, где проходит граница его возможностей и что смотреть у машины с пробегом. Сравнения с другими моделями и цен здесь нет.
Техническая характеристика: размеры заготовки и длина
Над станиной помещается деталь до 400 мм, над суппортом только до 225 мм. Эта разница определяет, что можно точить на проход. Вал в 300 мм проходит над направляющими, но суппорт с поперечными салазками его не пропустит, и длинную обточку такой детали токарный станок ИТ-1М не выполнит. Для коротких дисков и фланцев предусмотрена выемка у патрона со съемным мостиком: с ним допускается до 550 мм.
Высота центров в справочных данных не названа. Наибольший размер над направляющими равен удвоенной высоте центров, поэтому она составляет около 200 мм.
Универсальные токарные станки
Весь раздел →
SPA-700P универсальный токарный станок + подставка
SPF-1000PHS универсальный токарный станок с УЦИ
SPA-500P универсальный токарный станок
| Параметр | Значение |
|---|---|
| Заготовка над направляющими | 400 мм |
| Заготовка над суппортом | 225 мм |
| Заготовка над выемкой с мостиком | 550 мм |
| Расстояние между центрами | 1000 или 1400 мм |
| Ход каретки вручную | 900 или 1300 мм |
| Ход поперечных салазок | 235 мм |
| Ход верхних салазок | 135 мм |
Шпиндель и передняя бабка ИТ-1М
Шпиндель имеет 12 частот вращения, верхний предел 1250 об/мин. Шесть частот получаются напрямую, еще шесть через переборную группу. Сквозное отверстие шпинделя 38 мм, наибольший пруток 36 мм, то есть между прутком и стенкой остается по 1 мм на сторону. Конец шпинделя выполнен по ГОСТ 12593-72, условный размер 6К, D = 106,375 мм: патрон и планшайбу выбирают под этот посадочный размер.
Опора шпинделя со стороны патрона собрана на двухрядном роликовом подшипнике с регулируемым радиальным зазором, задняя на радиальном шариковом.
Двигатель главного привода 3 кВт, насос охлаждения 0,12 кВт. Отдельной коробки скоростей нет: частоты вращения станок меняет только в двух узлах, в передней бабке и в редукторе левой тумбы. Двигатель соединен с редуктором центробежной муфтой. Обойма муфты служит тормозным барабаном, торможение шпинделя идет через него.
Подобрать оборудование под вашу задачу
Скорость резания и частота вращения
Скорость резания v = π·D·n / 1000, где D в миллиметрах, n в оборотах в минуту. Потолок 1250 об/мин ограничивает скорость на малых заготовках: на детали диаметром 25 мм она равна около 98 м/мин, на меньших размерах ниже.
Обратный расчет показывает, при каком D режим в 100 м/мин достижим: n = 1000·100 / (π·D).
Универсальные токарные станки
Весь раздел →

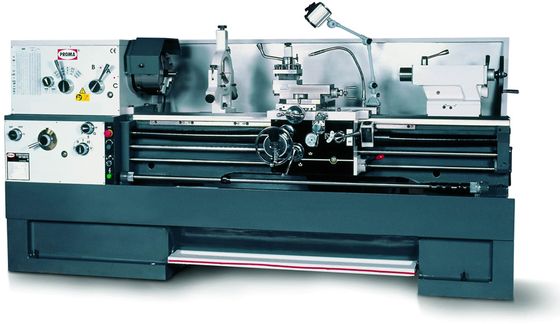

SPF-2000PH универсальный токарный станок с цифровым измерением

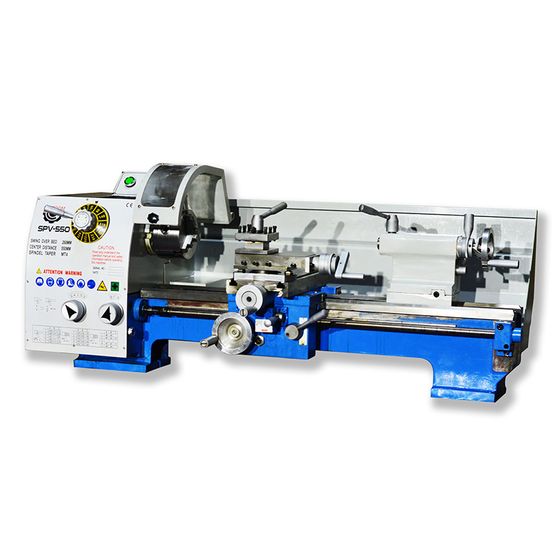

SPV-550 универсальный токарный станок

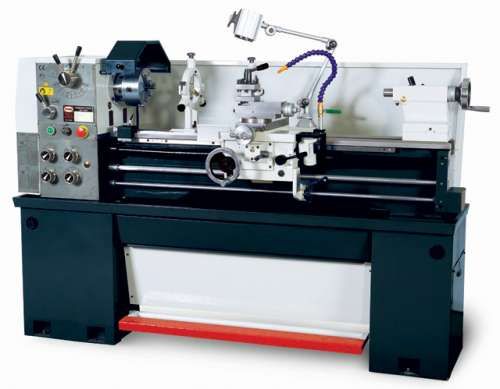

SPD-1000P универсальный токарный станок с цифровым измерением
| Размер детали | Частота для 100 м/мин | Достижимо |
|---|---|---|
| 25 мм | 1273 об/мин | нет, выше предела 1250 |
| 50 мм | 637 об/мин | да |
| 100 мм | 318 об/мин | да |
| 200 мм | 159 об/мин | да |
| 400 мм | 80 об/мин | да, выше нижнего предела частот шпинделя |
Из 12 ступеней берут ближайшую к расчетной, поэтому фактическая скорость немного отличается от заданной.
Подачи и лимбы
Продольных подач 50 ступеней, от 0,05 до 6 мм/об. Поперечных тоже 50, от 0,025 до 3 мм/об: на обоих краях диапазона они вдвое меньше продольных. Цена деления лимбов обоих салазок 0,05 мм.
Поперечная подача снимает слой с радиуса, поэтому диаметр детали уменьшается вдвое сильнее, чем перемещение салазок. Одно деление лимба поперечных салазок, 0,05 мм, уменьшает размер детали на 0,1 мм.
Нарезание метрической и дюймовой резьбы на ИТ-1М
Станок нарезает метрическую, дюймовую, модульную и питчевую резьбу от коробки подач с набором сменных шестерен. Пределы по системам:
| Система | Единица предела | Предел |
|---|---|---|
| Метрическая | шаг, мм | от 0,25 до 112 |
| Модульная | модуль, мм | от 0,25 до 56 |
| Дюймовая | ниток на дюйм | от 56 до 1 |
| Питчевая | диаметральный питч | от 56 до 1 |
Шаг дюймовой резьбы в миллиметрах равен 25,4, деленным на число ниток: 56 ниток дают 0,454 мм, одна нитка дает 25,4 мм. Модульная резьба нужна для червяков метрических передач, питчевая для червяков по дюймовому диаметральному питчу.
Универсальные токарные станки
Весь раздел →

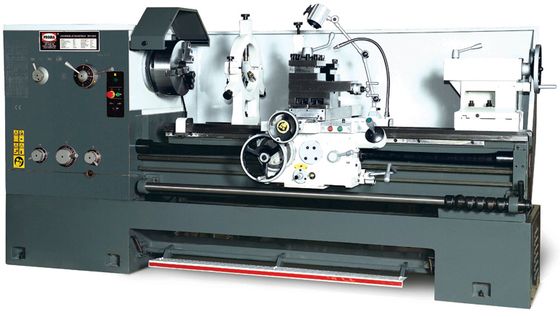

SPI-1000 универсальный токарный станок с цифровым измерением
SPI-1500 универсальный токарный станок с цифровым измерением
SPI-3000 универсальный токарный станок с цифровым измерением
Коробка подач, фартук и смазка
В паспортных справочниках коробка подач и фартук записаны как унифицированные узлы с индексами 16Б20п.070 и 16Б20п.061. В этих двух узлах собраны механизм реверса подачи и предохранительная муфта от перегрузки. Одна рукоятка включает подачу, а блокировка не дает одновременно включить ходовой винт и ходовой вал.
Документацию и запчасти на узлы ищут по индексам. Взаимозаменяемость отдельных деталей с узлами 16Б20П сверяют по чертежам до заказа.
Смазку шпиндельного узла, коробки подач и редуктора подает шестеренный насос, фартук обслуживает плунжерный, остальные точки смазывают вручную.
Задняя бабка и конусы со смещением
Станина выполнена в виде литой коробчатой рамы с двумя призматическими и двумя плоскими направляющими, закаленными и шлифованными. Класс точности Н по ГОСТ 8-82. Для работ точнее класса Н станок не рассчитан: он предназначен для универсальной обработки в нормальных допусках.
Пиноль задней бабки выдвигается на 90 мм, ее конус Морзе 4 принимает центр или сверло с конусным хвостовиком для сверления по оси детали. Бабка смещается на ±10 мм, что позволяет точить пологие конусы. Для детали длиной 500 мм, закрепленной между центрами, смещение 10 мм дает разность размеров на концах 20 мм, то есть конусность 1:25 при угле уклона около 1,15°. На детали длиной 250 мм то же смещение дает 1:12,5: чем короче деталь, тем круче конус. Более крутые конусы протачивают поворотом верхних салазок с ходом 135 мм.
После работы со смещением бабку возвращают на ось шпинделя, иначе цилиндрическая деталь получится конической.
Габариты, масса и основание
Габариты станка с РМЦ 1000 мм составляют 2165 × 960 × 1500 мм, масса 1140 кг.
Площадь габарита около 2,08 м2, средняя нагрузка по ней около 550 кг/м2. На опорах станка давление выше, поэтому основание готовят до приезда машины.
Что проверить у станка с пробегом
При осмотре проверяют по порядку:
- биение шпинделя на конусе: после замера индикатором решают, нужно ли отрегулировать зазор в двухрядном подшипнике со стороны патрона;
- состояние паспорта: без него регулировку зазоров и схему смазки приходится восстанавливать по справочникам;
- износ направляющих на участке у патрона;
- люфт ходового винта и гаек поперечного суппорта;
- состояние центробежной муфты и тормоза шпинделя;
- наличие съемного мостика и комплекта сменных шестерен для коробки подач.
Граница применения
Деталь крупнее 225 мм под обточку по длине на станке не поместится, короткие диски до 550 мм берет выемка. Мощность 3 кВт указана для двигателя главного привода, до шпинделя доходит меньшая часть.
Для заготовок крупнее перечисленных пределов подбирают универсальные токарные станки с большей высотой центров, а для серийной работы в допусках точнее класса Н токарно-винторезные станки повышенной точности.
