Слово «универсальный» в названии токарного станка описывает набор операций обработки деталей, который один станок выполняет под рукой оператора. Ниже разобрано, из каких узлов складывается этот набор, какие числа паспорта показывают его пределы и где универсальность превращается в потерю времени. Сравнение всех типов токарных станков и общий порядок выбора вынесены в отдельные статьи блога.

Что значит «универсальный» в токарной группе

К универсальным относят прежде всего токарно-винторезные станки с ручным управлением. Оператор сам ведет суппорт и решает, как обрабатывать каждую деталь. Справочники называют такие станки наиболее универсальными в токарной группе и связывают их с единичным и мелкосерийным производством.

Обороты «универсального типа» и «универсальный по металлу» называют один и тот же класс. Наружная и внутренняя обработка идет на нем без смены станка, а слово «по металлу» отделяет его от токарных станков по дереву: у них другой материал и инструмент, другие скорости.

Токарные станки с ЧПУ по металлу

Весь раздел →

Универсальность относится к разнообразию деталей. Вал, втулка, фланец, шпилька с резьбой и коническая оправка делаются на одной машине без специальной оснастки под каждую. Поэтому такой станок стоит в ремонтной мастерской и в учебном классе, а также в металлообрабатывающем цехе, где детали каждый раз разные.

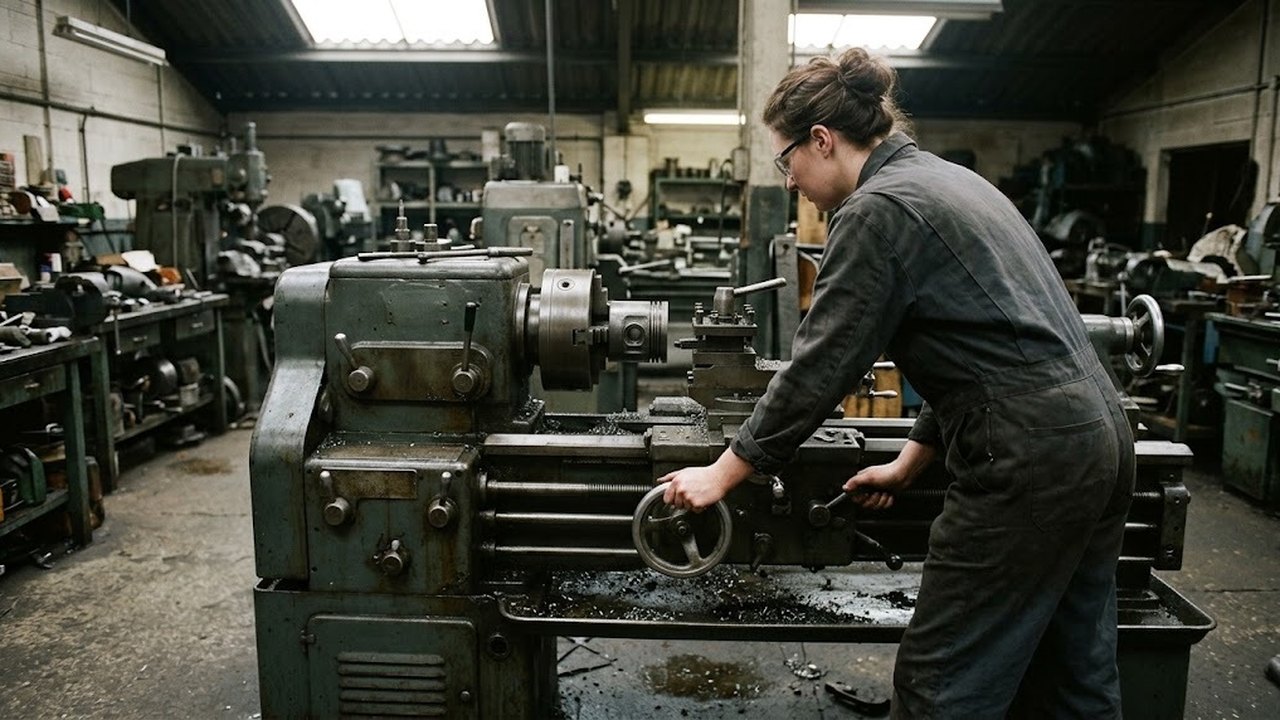

Токарная обработка строится вокруг оператора, и размер каждой детали он выдерживает своими руками.

Узлы и операции универсального станка

Универсальность складывается из узлов: станины, передней бабки, коробки подач, фартука, задней бабки и суппорта. Вместе они дают точение цилиндров и конусов, подрезку торцов, сверление и расточку отверстий по оси заготовки, а также нарезание резьбы четырех видов: метрической и модульной, дюймовой и питчевой.

УзелЧто определяетЧто смотреть в паспорте
Станинабазу для остальных узлов, а также жесткость и длину деталинаибольшая длина изделия, расстояние между центрами
Передняя бабкачастоту вращения шпинделядиапазон частот вращения, отверстие шпинделя
Коробка подачподачи и шаги резьбынабор шагов
Фартук и суппортдвижение резца вдоль и поперек осинаибольший диаметр над суппортом
Задняя бабкаподдержку длинной заготовки и сверление по осиконус пиноли, ход пиноли

Резьбу ведет ходовой винт, связанный со шпинделем через коробку подач. Набор шагов в паспорте поэтому так же важен, как диаметр.

Токарно-винторезные станки

Весь раздел →

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Параметры паспорта на примере 16К20

Классическая модель 16К20 удобна для чтения паспорта. Это одна машина, и ее числа показывают порядок величин, но не описывают весь класс. Настольные станки меньше по диаметру и длине, а по мощности слабее, а тяжелые больше; частоты вращения у разных классов распределяются иначе.

ПараметрЗначение
Наибольший диаметр над станиной400 мм
Наибольший диаметр над поперечным суппортом220 мм
Наибольшая длина изделия по исполнениям710, 1000, 1400 и 2000 мм
Частота вращения шпинделяот 12,5 до 1600 об/мин
Мощность главного привода11 кВт
Наибольший диаметр прутка50 мм
Масса по исполнениямот 2835 до 3685 кг

Размеры и длина стоят в таблице первыми. Обработка над станиной допускает обрабатываемую заготовку до 400 мм, но деталь больше 220 мм суппорт вдоль станины провести не может. Цифра 400 мм указывает только размер, который проходит над направляющими. Разница между двумя размерами составляет 180 мм.

Длина изделия связана с расстоянием между центрами: чем оно больше, тем длиннее станина и тем тяжелее станок. Длину выбирают под самую длинную деталь, которую придется точить. Иначе станина не вместит заготовку или займет лишнее место в цехе. Масса к тому же влияет на фундамент и на перевозку.

Как диаметр и обороты задают скорость резания

Скорость резания считают по формуле v = π·D·n / 1000, где D диаметр обрабатываемой заготовки в миллиметрах, n частота вращения шпинделя в минуту, v скорость в метрах в минуту. На заготовке диаметром 400 мм при 12,5 об/мин получается около 15,7 м/мин. На заготовке диаметром 20 мм при 1600 об/мин получается около 100,5 м/мин.

Отношение крайних частот вращения 16К20 равно 128. Такой разброс нужен потому, что материал и инструмент требуют своей скорости резания, а детали отличаются по размеру в разы. Верхнюю частоту на большой заготовке не включают: при 1600 об/мин на диаметре 400 мм скорость превысила бы 2000 м/мин.

Отсюда практический вывод для выбора. Паспорт с узким диапазоном частот сужает набор диаметров, на которых резец работает в своем режиме. Широкий диапазон позволяет оперативно переходить от мелкой детали к крупной: мелким нужны верхние частоты, крупным нижние.

Где универсальный станок уступает другим

Станки с ЧПУ занимают нишу между универсальными и агрегатными станками и работают на партиях деталей в десятки и сотни штук. Автоматы продольного точения применяют в крупном и массовом производстве. Если одна и та же деталь повторяется сериями, ручной станок теряет время на каждом проходе, а повторяемость размеров зависит от оператора.

Для тяжелых дисков и колец большого диаметра выбирают токарно-карусельные станки. Для длинных тонких деталей из прутка смотрят на отверстие шпинделя и на место под люнет.

Токарно-карусельные станки по моделям

Весь раздел →

Металлорежущие станки делят по точности на пять классов по ГОСТ 8-82: Н, П, В, А и С, от нормального до особо точного. Для точных шеек под подшипники и калибров ищут класс выше нормального, и в паспорте он обозначен буквой.

Граница лежит там, где на ручную обработку партии уходит больше времени, чем на программирование. Расчет окупаемости зависит от числа одинаковых деталей.

Что проверить в паспорте перед выбором

Список параметров задает деталь, которую точат чаще других. Под нее берут диаметр над суппортом и длину изделия с запасом, а частоту вращения проверяют расчетом по формуле для самого частого материала.

Шаги резьбы сверяют со списком резьб, которые приходится нарезать. Для ремонта импортной техники в коробке подач нужны дюймовые шаги.

Паспортная характеристика показывает, что станок умеет, а состояние конкретного станка проверяют при приемке: биение шпинделя и износ направляющих станины, люфт ходового винта.

Оснастка (патроны, люнеты, центры, резцедержатели) подбирается отдельно: патрон и центры берутся под посадочный размер шпинделя и конус задней бабки. Модели в разделах «универсальные токарно-винторезные станки» и «токарно-винторезные станки» различаются именно этими параметрами. Для серий по чертежу есть раздел токарных станков с ЧПУ, а для мелких деталей и модельной работы настольные токарные станки.
