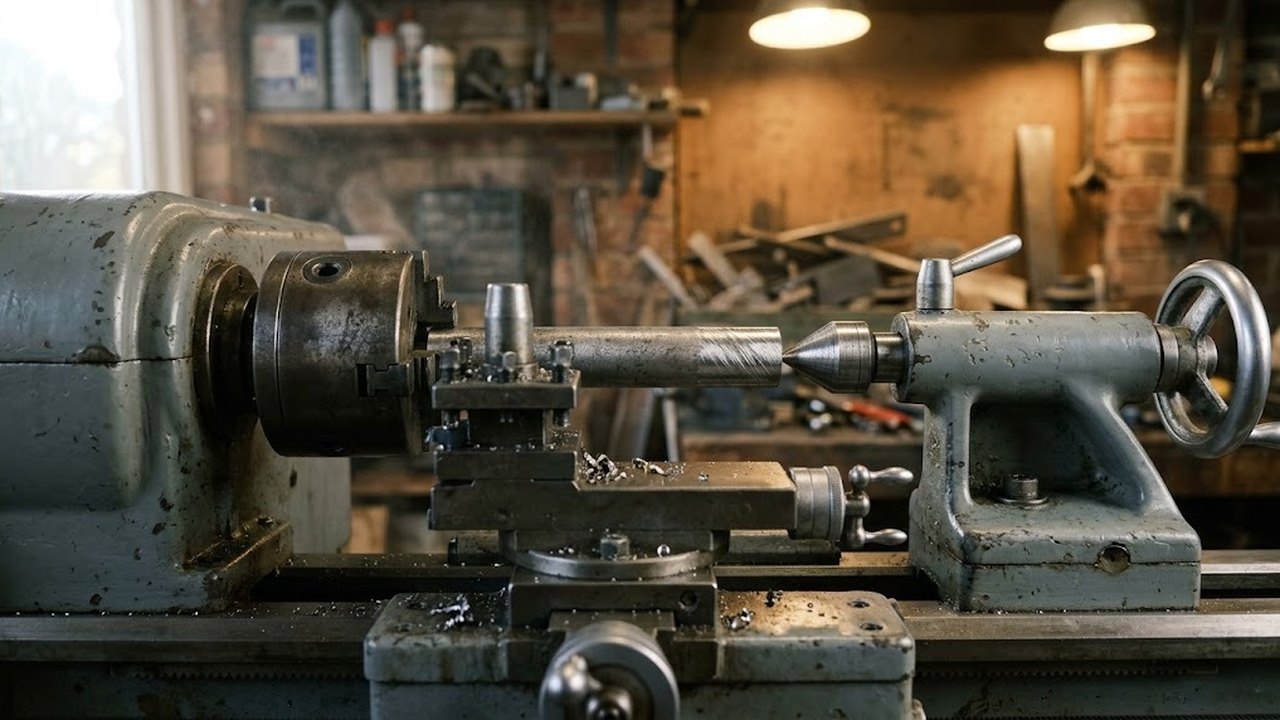

ТВ-7 относится к учебным станкам: это токарный винторезный станок по металлу, высота центров 120 мм, расстояние между центрами 330 мм. Ниже собраны паспортные пределы станка, разбор узлов, расчет скоростей резания по ступеням вращения, сравнение с ТВ-6 и ТВ-7М и порядок выбора станка с пробегом. Школьные программы обучения и станок ТВ-4 остались за рамками статьи. Основное внимание уделено пределам: школьный станок берут для мастерской при школе, гаража и обучения новичка, школьник он или взрослый, и каждому нужна оценка модели ТВ по паспорту.
Технические характеристики токарного станка ТВ-7
ТВ-7 производил ростовский завод МАГСО для учебных мастерских, в том числе школьных, паспорт издан в 1988 году. Технические характеристики сведены в таблицу, дальше по тексту они раскладываются по узлам.
| Параметр | Значение |
|---|---|
| Высота центров над направляющими станины | 120 мм |
| Расстояние между центрами | 330 мм |
| Наибольшая длина обтачивания | 300 мм |
| Диаметр заготовки над станиной (диск) | 220 мм |
| Диаметр заготовки над суппортом (вал) | 100 мм |
| Отверстие шпинделя | 18 мм, конус Морзе 3 |
| Ступени частоты вращения шпинделя | 8, от 60 до 1000 об/мин |
| Продольные подачи | от 0,1 до 0,32 мм/об |
| Метрические резьбы | 6 шагов, от 0,8 до 2,5 мм |
| Двигатель главного привода | 1,1 кВт, 920 об/мин |
| Масса станка | 400 кг |
| Габариты | 1050 × 535 × 1200 мм |
| Стандартный патрон | диаметр 125 мм |
Длина обтачивания короче расстояния между центрами на 30 мм (330 минус 300). Резец не доходит до крайних точек между центрами. Удвоенная высота центров дает 240 мм, а паспорт ограничивает диск диаметром 220 мм.
Область применения и устройство токарного станка ТВ-7
Станок служит для точения, расточку, подрезку, отрезку, нарезание резьбы и сверление. Для учебной мастерской перечень широкий: токарное дело на этом станке охватывает путь от первой проточки до чистовых проходов. Пределы задают размеры из таблицы выше.
Электродвигатель через ремень вращает шпиндель. Через гитару вращение уходит в коробку подач, которая задает подачу суппорта и шаг. Схема привода (двигатель, шпиндель, гитара, коробка подач) повторяется у токарно-винторезных станков того же класса.
Токарно-винторезные станки по моделям
Весь раздел →
Станок токарно-винторезный модель CW6280C/1500
16К20 токарно-винторезный станок
1М63 станок токарно-винторезный
Подобрать оборудование под вашу задачу
Как устроены станина и передняя бабка станка ТВ-7
ТВ-7 имеет станину с направляющими. Она служит опорой для передней бабки, суппорта и задней бабки. Износ направляющих снижает точность взаимного положения этих узлов.
Передняя бабка несет шпиндель. Отверстие в нем имеет диаметр 18 мм, поэтому пруток тоньше этого размера можно подавать сквозь бабку. На его конце нарезана резьба М45 × 4,5 под патрон.
Суппорт станка ТВ-7, его коробка подач и задняя бабка
Коробка подач задает продольную подачу и один из шагов метрического ряда. Резец закрепляют в резцовой головке на верхних (резцовых) салазках суппорта. Они ходят на 85 мм и поворачиваются на 40 градусов в обе стороны от среднего положения. Поворот нужен для коротких конусов: при ходе 85 мм более длинный конус верхними салазками не выточить.
Универсальные токарные станки
Весь раздел →
SPA-700P универсальный токарный станок + подставка
SPF-1000PHS универсальный токарный станок с УЦИ
SPA-500P универсальный токарный станок
Пиноль задней бабки с хвостовиком Морзе 2 выдвигается на 65 мм. Центр и сверло с хвостовиком Морзе 2 садятся без переходной втулки, а отверстие глубже 65 мм сверлят с перестановкой задней бабки по станине.
Органы управления и электрооборудование токарного станка ТВ-7
Главный привод работает от двигателя 1,1 кВт. Органы управления: пакетные выключатели, кнопка аварийного отключения станка, реверс, натяжение ремня, рукоятки выбора подачи и шага, включение гайки ходового винта, зажим пиноли, фиксация резцовой головки.
Какая подача и какой шаг включены сейчас, показывает положение рукояток на коробке подач. Резец после смены ступени проверяют пробным проходом на малой глубине.
Обороты шпинделя, подачи и шаги токарного станка ТВ-7
Скорость резания v в метрах в минуту считается по формуле v = π × D × n / 1000, где D обозначает диаметр заготовки в миллиметрах, а n частоту вращения в оборотах в минуту. Таблица показывает крайние ступени ряда.
| Диаметр заготовки | v при 60 об/мин | v при 1000 об/мин |
|---|---|---|
| 20 мм | 3,8 м/мин | 62,8 м/мин |
| 50 мм | 9,4 м/мин | 157,1 м/мин |
| 200 мм | 37,7 м/мин | 628,3 м/мин |
Заготовку диаметром 200 мм на верхней ступени не вращают: 628 м/мин выходит за пределы режимов для стали и чугуна на станке такого класса. Заготовки большого диаметра обрабатывают на нижних ступенях ряда, верхние нужны малым диаметрам и чистовым проходам.
Универсальные токарные станки
Весь раздел →
SPF-2000PH универсальный токарный станок с цифровым измерением
SPV-550 универсальный токарный станок
SPD-1000P универсальный токарный станок с цифровым измерением
Ряд оборотов 60, 90, 130, 190, 350, 500, 730, 1000 неравномерен. Соседние ступени отличаются от 1,4 до 1,5 раза, а между 190 и 350 об/мин отношение равно 1,84. Это самый большой разрыв ряда. На диаметре 50 мм он дает скачок с 29,8 до 55,0 м/мин, и промежуточный режим между двумя ступенями не подобрать.
Продольная подача набирается из значений от 0,1 до 0,32 мм/об. В справочных данных по ТВ-7 подачи указаны шестью значениями в таблице и восемью в другом разделе страницы, поэтому точный ряд читают по паспорту конкретного станка. Метрические шаги: 0,8; 1; 1,25; 1,5; 2; 2,5 мм.
ТВ-6, ТВ-7 и ТВ-7М: разница между тремя станками
Три модели похожи по облику, а отличие между ними лежит в размерах и рядах. В таблице паспортные данные моделей.
| Параметр | ТВ-6 | ТВ-7 | ТВ-7М |
|---|---|---|---|
| Высота центров, мм | 108 | 120 | 120 |
| Расстояние между центрами, мм | 350 | 330 | 275 |
| Диаметр над станиной, мм | 200 | 220 | 220 |
| Частоты вращения, об/мин | 6 ступеней, 130-700 | 8 ступеней, 60-1000 | 6 ступеней, 60-975 |
| Двигатель главного привода, кВт | 1,1 | 1,1 | 0,75 |
| Масса, кг | 300 | 400 | 220 |
Ряд ТВ-6 перекрывает отношение 5,4 (700 к 130), у ТВ-7 это 16,7 (1000 к 60). Подач у ТВ-6 три значения от 0,08 до 0,12 мм/об, метрических шагов три: 0,8; 1,0; 1,25 мм. ТВ-7 с шестью подачами и шестью шагами закрывает больше операций.
ТВ-7М легче ТВ-7 в 1,8 раза (400 к 220), расстояние между центрами у него короче на 55 мм (330 минус 275). Вопрос «что лучше, ТВ-7 или ТВ-7М» решает длина детали: заготовки длиннее 275 мм между центрами на ТВ-7М не встанут. Справочные данные ТВ-7М дают две мощности двигателя главного привода: 0,75 кВт в таблице характеристик и 1,1 кВт в описании электрооборудования самого ТВ-7М. Мощность проверяют по шильдику двигателя.
Как правильно выбрать станок б/у: что проверить у ТВ-7
У станка с пробегом проверки идут в таком порядке:
- Биение шпинделя: индикатор на патроне и на оправке в отверстии. Затем пробная проточка с замером диаметра в двух сечениях: разница диаметров показывает конусность, то есть износ направляющих или смещение оси вращения относительно станины.
- Зазоры винтов поперечной подачи и верхних салазок: люфт на маховике ручной подачи при смене направления.
- Износ направляющих по длине хода каретки суппорта.
- Ходовой винт и гайка: пробное нарезание с шагом 1,5 мм, равномерность шага по длине.
- Электрика: работа реверса и двигателя, мощность по шильдику.
- Комплектность: патрон диаметром 125 мм, центры Морзе 3 и 2, резцедержатель.
Для пробы заготовку нужно закрепить в патроне, а второй конец поджать центром задней бабки. Станок пробуют под нагрузкой: черновой проход по стали на нижней ступени и чистовой на верхней проверяют ремень и подшипники передней бабки.
Где предел станка и какой класс брать дальше
Вал над суппортом ограничен диаметром 100 мм, хотя диск диаметром до 220 мм над станиной проходит. Вал диаметром больше 100 мм над суппортом на этом станке не обточить.
Мощность главного привода 1,1 кВт ограничивает съем на крупных диаметрах и на твердых материалах. Режим подбирают пробой, начиная с малой глубины резания.
Когда не хватает 330 мм между центрами, 220 мм над станиной или шагов вне ряда, переходят на универсальные станки с большим диаметром обработки и более широкими рядами подач и шагов. Для мелких деталей и мастерских с ограниченной площадью подходят настольные токарные станки по металлу.
