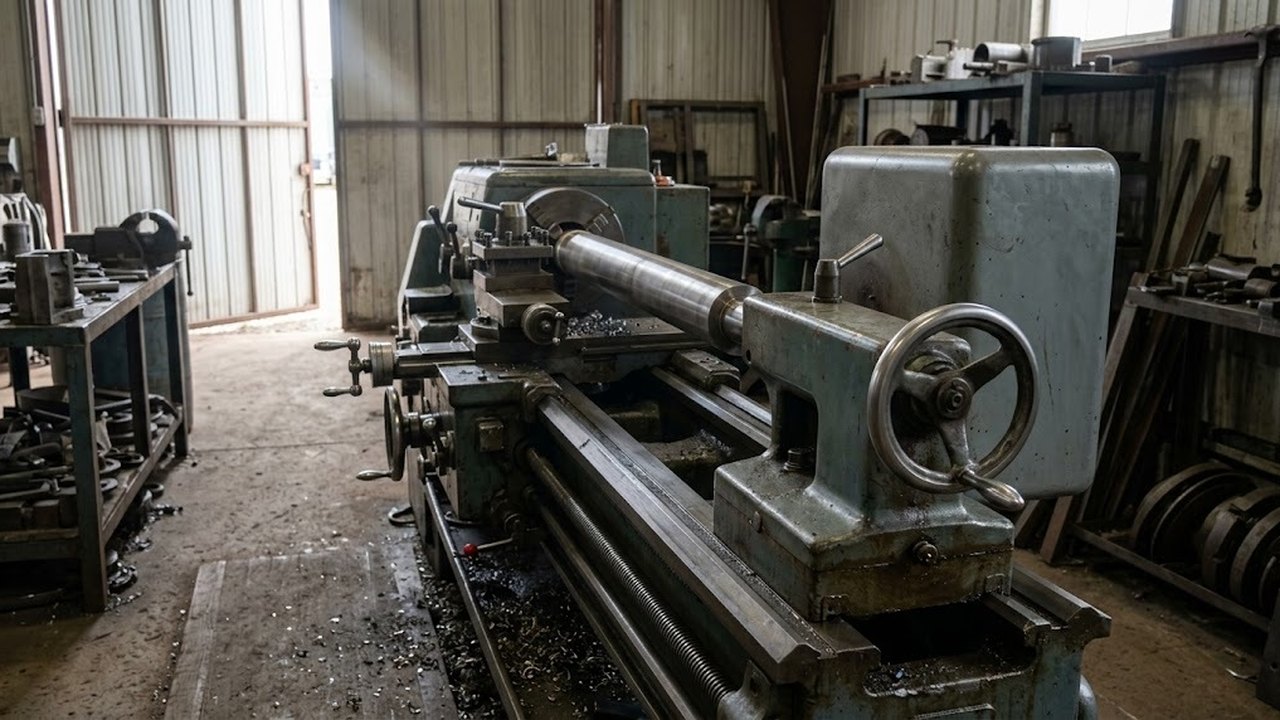

Токарный станок 1Е61М выпускал Ульяновский машиностроительный завод имени Володарского с 1965 года. Это легкий токарно-винторезный станок повышенной точности для финишной обработки и нарезания резьб. Статья собирает паспортные данные, считает скорости резания по частотам шпинделя и показывает границы применения станка. Электросхема и перечень рукояток остаются в паспорте.

Откуда взялся станок и для каких работ создан

1Е61М построен на базе станка ТВ-01М и относится к классу легких токарных. Первая модель серии, ТВ-01, вышла в 1949 году: диаметр обработки 340 мм, длина 1000 мм. У 1Е61М те же размеры сжаты до 320 и 710 мм, а класс точности повышенный, П.

Станок универсальный, рассчитан на финишные операции при обработке деталей высокой точности и на получение разных резьб. Заготовку в трехкулачковом патроне обтачивают проходным резцом, затем растачивают, подрезают торец, протачивают канавки и отрезают. Конические поверхности получают поворотом верхних салазок, смещением корпуса задней бабки или копировально-конусной линейкой. Отверстия сверлят, рассверливают, развертывают и зенкеруют.

Токарно-винторезные станки

Весь раздел →

Паспортные характеристики 1Е61М

ПараметрЗначение
Класс точностиП (повышенная)
Наибольший диаметр над станиной320 мм
Наибольший диаметр над суппортом188 мм
Наибольшая длина детали (РМЦ)710 мм
Высота центров170 мм
Ось центров до кромки резцедержателя185 мм
Отверстие шпинделя32,5 мм
Частота вращения шпинделяот 35 до 1600 об/мин, 12 ступеней
Центр в шпинделе, конец шпинделяМорзе 5, 5К
Ход каретки, поперечный ход суппорта640 мм, 200 мм
Ход верхнего суппорта140 мм
Высота резца в резцедержателе20 мм
Пиноль задней бабкиход 100 мм, Морзе 3, смещение ±5 мм
Главный двигатель4,5 кВт
Габариты2190 × 930 × 1500 мм
Масса1650 кг

Над суппортом проходит заготовка диаметром 188 мм, около 59 % от 320 мм над станиной. Ход каретки 640 мм при расстоянии между центрами 710 мм: разница составляет 70 мм. Станок занимает около 2,04 м² в плане, это произведение длины 2190 мм на ширину 930 мм.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Шпиндель и ряд частот вращения

У шпинделя 12 прямых и обратных скоростей от 35 до 1600 об/мин. Если ступени расположены по геометрической прогрессии, соседние отличаются примерно в 1,4 раза: это корень одиннадцатой степени из отношения 1600 к 35. Весь ряд доступен в обоих направлениях вращения, реверс главного движения электрический, а торможение шпинделя идет противотоком в двигателе.

Для оценки пределов взята скорость резания 100 м/мин как условное значение расчета по формуле v = π·D·n / 1000.

Диаметр заготовкиНужная частотаДостижимо на шпинделе
10 мм3183 об/минвыше предела 1600
20 мм1592 об/мину самой границы
50 мм637 об/минукладывается
100 мм318 об/минукладывается
320 мм99 об/минукладывается

Мелкая деталь диаметром 10 мм требует частоты почти вдвое выше предела, так что скорость придется снижать. На другом конце диапазона частота 35 об/мин при диаметре 320 мм дает около 35 м/мин.

Токарно-винторезные станки

Весь раздел →

Главный двигатель 4,5 кВт крутится с частотой 1335 об/мин и передает вращение клиноременной передачей на коробку скоростей, а оттуда шестью клиновыми ремнями на шкив передней бабки. Шкив сидит на двух шарикоподшипниках, поэтому натяжение ремней не нагружает шпиндель. Передняя бабка смазывается от отдельного масляного насоса. Через отверстие 32,5 мм проходит пруток диаметром 32 мм.

Подачи и виды резьб

Продольных подач 21, они лежат в пределах от 0,04 до 1,99 мм. Поперечные подачи занимают диапазон от 0,025 до 1,24 мм. Быстрых перемещений каретки в паспорте нет.

Тип резьбыЧисло шаговПределы
Метрическая22от 0,2 до 30 мм
Модульная19модуль от 1 до 7,5
Дюймовая15от 4 до 30 ниток на дюйм
Питчеваяне указаноот 8 до 60 питчей

Резьбы повышенной точности нарезают, соединяя ходовой винт напрямую с комплектом сменных шестерен на гитаре и минуя коробку подач. Резьбы нормальной точности нарезают через коробку подач. Звено увеличения шага дает восьмикратное увеличение табличных значений подач и шагов, им нарезают крутые резьбы, спирали и многозаходные червяки.

Фартук с «падающим» червяком выключает продольную и поперечную подачи при работе с упорами и страхует станок от перегрузки. При работе от ходового винта продольным упором пользоваться нельзя.

Токарно-винторезные станки

Весь раздел →

Модификации 1Е61МТ, 1Е61ПМ и УТ61ПМ

Параметр1Е61М1Е61МТ1Е61ПМУТ61ПМ
Класс точностиПВПП
Диаметр над суппортом, мм188188170170
РМЦ, мм710710710750
Частота шпинделя, об/минот 35 до 1600от 35 до 1600от 35,5 до 1800от 40 до 2000
Ступеней скорости12121818
Главный двигатель, кВт4,54,52,7 / 4,43,2 / 5,3
Масса, кг1650165016701810

1Е61МТ сохраняет размеры и скорости 1Е61М и поднимает класс точности до В, высокой. Серия 1Е61ПМ и 1Е61ВМ начала выпускаться в 1975 году. Восемнадцать ступеней на диапазоне от 35,5 до 1800 об/мин уменьшают шаг между ступенями до 1,26 против 1,4 у 1Е61М, если обе шкалы считать геометрическими.

Названия в справочниках и на объявлениях совпадают не всегда, поэтому модификацию проверяют по заводской табличке и паспорту.

Что проверить у станка, бывшего в работе

На станке три электродвигателя: главный 4,5 кВт, насос охлаждения и насос смазки по 0,125 кВт. Пуск главного двигателя зависит от масляного насоса, и работоспособность блокировки видна сразу при включении: станок с неисправным насосом работать не должен.

У резьб повышенной точности шаг задает ходовой винт, потому что вращение к нему идет от гитары сменных шестерен напрямую. Износ ходовой пары показывает пробная резьба на оправке. Лимб поперечной подачи с ценой деления 0,02 мм проверяют повторяемостью: люфт сразу виден по возврату стрелки.

Задняя бабка сдвигается поперек на ±5 мм, и этим смещением получают длинные пологие конусы. Заявленную точность станок держит в помещении с температурой от 18 до 20 °C, вдали от машин ударного действия, приборов отопления и прямого солнца.

Границы применения и чем заменяют

Токарный станок 1Е61М подходит для малых и средних деталей: 320 мм над станиной, 188 мм над суппортом, 710 мм между центрами. Деталь длиннее или крупнее требует станка следующего размера среди универсальных токарно-винторезных станков. Если нужна серия одинаковых деталей, проход ведет оператор по лимбу поперечной подачи с ценой деления 0,02 мм, и точность от смены к смене держится на его навыке. Для серий и сложного контура берут токарные станки с ЧПУ.

Токарно-винторезные станки по моделям

Весь раздел →

Станок с двигателем 4,5 кВт и массой 1650 кг рассчитан на финишные проходы. Для черновых съемов большого сечения запас невелик: у самой мощной модификации УТ61ПМ двигатель 3,2 / 5,3 кВт при массе 1810 кг.
