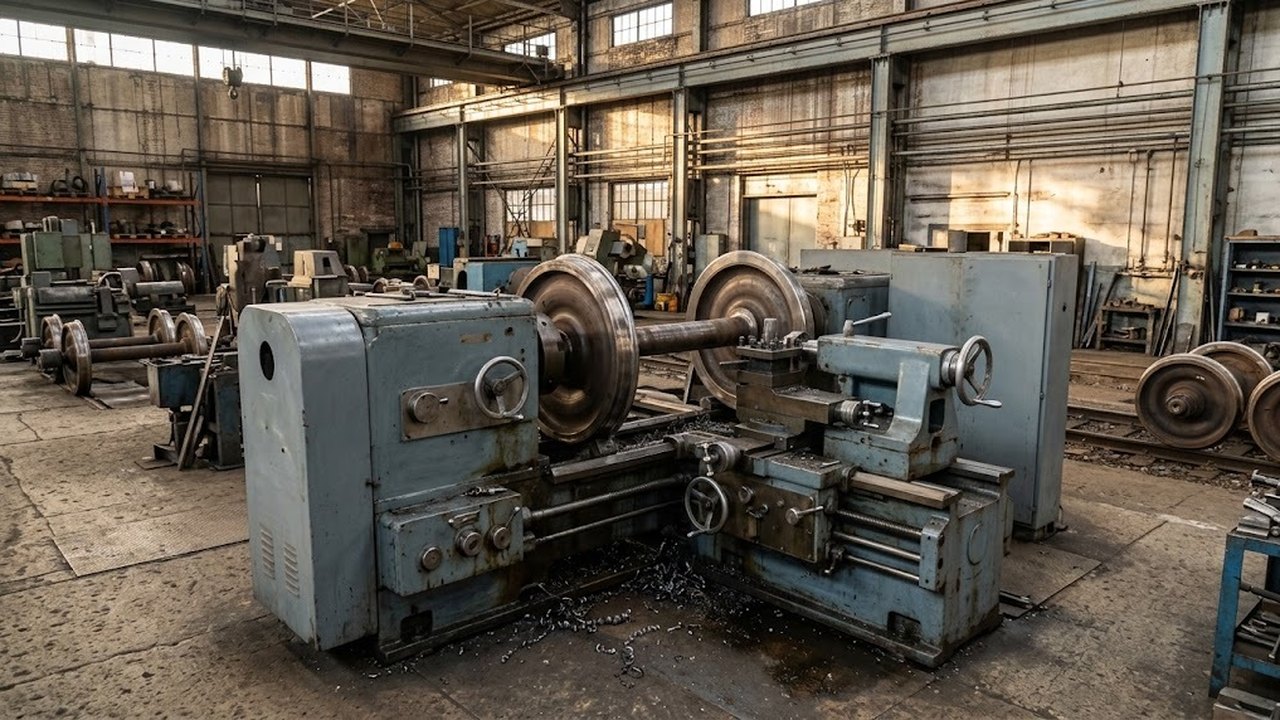

Колесотокарный станок снимает слой металла с обода железнодорожного подвижного состава и возвращает ему рабочий профиль после износа. Ниже разобраны схемы установки, допуски по диаметру, частота вращения пары и строки паспорта, по которым машины различаются. Режимы резания для обычных валов и дисков здесь не обсуждаются.
Что восстанавливает колесотокарный станок
Обод изнашивается неравномерно: гребень подтачивается, на поверхности катания появляется прокат. Обточка снимает слой металла и воспроизводит профиль заново. Danobat указывает, что станок сам рассчитывает оптимальный профиль по износу.
Обе стороны пары сидят на общей оси, и диаметры должны быть почти равны: разность ограничена допуском. В паспортах двух подпольных станков разность диаметров в одной паре составляет не более 0,1 мм, в одной тележке не более 0,3 мм, радиальное биение пары не более 0,1 мм. У Hegenscheidt эти допуски записаны как ±0,1 мм и ±0,3 мм и относятся к цельным колесам.
Токарно-карусельные станки
Весь раздел →
Токарно-карусельный станок - SPECTR VL ATC+C
Токарно-карусельный станок - Radar Industrial Co. Ltd. RAL
Токарно-карусельный станок - HONOR SEIKI VL
Диаметры, отличающиеся на 0,1 мм, дают разность длин окружностей около 0,31 мм. За оборот пары один обод проходит по рельсу на столько дальше другого. Именно эту разницу ограничивает допуск паспорта.
Схемы установки: с выкаткой и без выкатки
Схема определяет, где стоит колесная пара во время работы и что нужно построить на площадке.
| Схема | Положение колесной пары | Что требует площадка |
|---|---|---|
| С выкаткой | Снята с тележки, подается на станок | Цех и грузоподъемное оборудование для подачи пары |
| Без выкатки (подпольная) | Остается под подвижным составом, стоит на опорах станка | Яма и фундамент под станок |
У подпольного станка пару вращают фрикционные ролики или привод, захватывающий обод вне поверхности катания. Hegenscheidt U2000-150 стоит в яме и вращает пару фрикционными роликами, Danobat DFR зажимает пару без центров либо в центрах. Станок без выкатки сокращает простой пары.
Токарно-карусельные станки
Весь раздел →
Токарно-карусельный станок - SPECTR
Токарно-карусельный станок - Radar
Токарно-карусельный станок - HONOR SEIKI
Подобрать оборудование под вашу задачу
Частота вращения при постоянной скорости резания
Скорость резания задается на окружности катания, поэтому частота вращения зависит от диаметра. У Hegenscheidt U2000-150 максимальная скорость резания составляет 82 м/мин. Если держать ее постоянной, получится ряд значений.
| Диаметр, мм | Частота вращения при 82 м/мин, об/мин |
|---|---|
| 350 | около 75 |
| 800 | около 33 |
| 1250 | около 21 |
От большого диаметра к малому обороты вырастают в 3,6 раза. Привод должен работать в таком диапазоне и поддерживать постоянную скорость резания по мере уменьшения диаметра, иначе на гребне и на катании режим окажется разным. Границы 350 и 1250 мм производитель пока помечает как предварительные, поэтому ряд дает порядок величин.
Какие строки паспорта сверять при выборе
Диапазон диаметров должен перекрывать парк с запасом на износ. Осевая нагрузка определяет, выдержит ли станок оси парка предприятия: у двух подпольных моделей она различается более чем вдвое. Мощности 2×30 кВт главного привода и 80 кВА номинальной мощности установки напрямую не сравниваются: кВА описывает электрическое подключение всей машины.
| Параметр | Danobat DFR | Hegenscheidt U2000-150 |
|---|---|---|
| Диаметр, мм | 375–1400 | 350–1250 (предварительно) |
| Разность диаметров в паре, мм | не более 0,1 | ±0,1 |
| Разность диаметров в тележке, мм | не более 0,3 | ±0,3 |
| Радиальное биение пары, мм | не более 0,1 | ±0,1 |
| Осевая нагрузка | 40 т | 180 кН (около 18 т) |
| Мощность | 2×30 кВт главный привод | 80 кВА номинальная |
Таблица показывает порядок величин двух машин. Свойства всего класса из нее не следуют. В паспорте Danobat указана колея 1000 и 1676 мм. При поставке в Казахстан колею парка предприятия сверяют с паспортом так же, как профиль, под который станок настроен.
Отличие от карусельного и копировального станков
Токарно-карусельные станки держат заготовку на горизонтальной планшайбе и вращают вокруг вертикальной оси. Колесная пара вращается вокруг горизонтальной оси. Суппорты стоят у каждого обода, планшайбы нет. Профиль задает программа ЧПУ или шаблон.
Токарно-карусельные станки по моделям
Весь раздел →
Токарно-карусельные станки 1512 (1512Ф1)
Токарно-карусельный станок 1525
Копировальные токарные станки повторяют профиль по копиру. В колесотокарном исполнении к копированию добавлены узлы зажима и вращения пары. Часть копировальных станков выпускается и в таком исполнении, поэтому класс определяют по паспорту.
Когда снятие слоя не решает задачу
Обод нельзя стачивать бесконечно. Диаметр после каждого прохода уменьшается и в конце выходит за нижнюю границу диапазона станка. Для Danobat DFR это 375 мм. Когда диаметр дошел до предела, колесо меняют.
Дефект глубже снимаемого слоя станок не устраняет, поэтому трещины и выщербины проверяют до начала работы, иначе станок уберет металл и оставит повреждение.
