Эта статья для покупателя токарного станка с ЧПУ. В ней разобрано, какой угол записан в паспорте, где в каталоге искать такие машины и что проверить при осмотре. Теория компоновки и сравнение с горизонтальной станиной здесь не пересказываются.

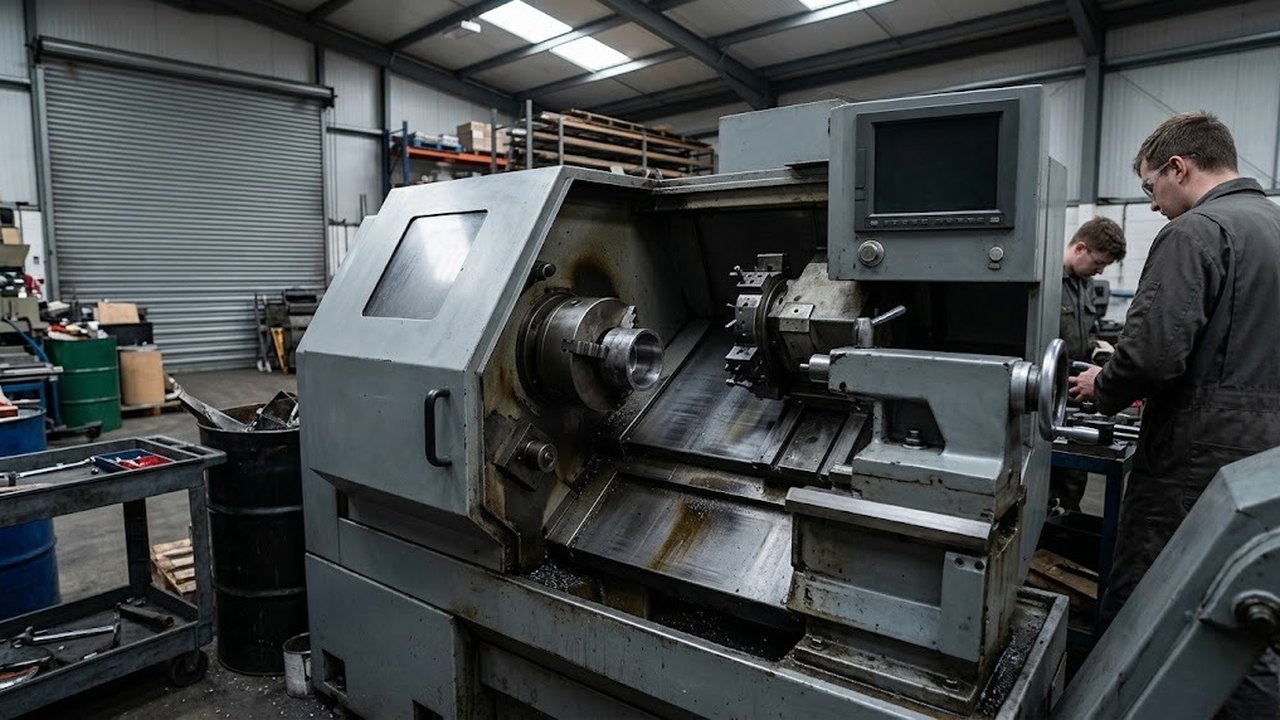

Как выбрать токарный станок с ЧПУ с наклонной станиной

Наклонная станина означает, что направляющие суппорта лежат под углом к горизонту. Угол задает изготовитель, и он входит в паспортные данные. У модели Chevalier FBL-360B MC в описании производителя указан наклон 45 градусов. Другие значения тоже встречаются, поэтому цифру берут из паспорта конкретной модели.

От угла зависят сход стружки, нагрузка на привод оси X и доступ к зоне патрона. В рекламном описании угол иногда пропущен, и тип направляющих тоже.

Рядом с углом читают размеры заготовки. Диаметр над станиной, над суппортом и наибольший диаметр точения бывают разными числами. Для Chevalier FBL-360B MC производитель называет одно значение для наибольшего диаметра над станиной и диаметра точения: 22,4 дюйма, около 569 мм; диаметр над суппортом не указан. Длина точения у этой модели доходит до 80 дюймов, около 2032 мм. У другого станка показатели могут различаться, и модели сравнивают по одному и тому же признаку.

Какие станки каталога бывают с наклонной станиной

Название раздела каталога не говорит, на какой станине собрана машина. Этот признак читают в карточке и паспорте. Универсальные токарно-винторезные станки строятся по классической схеме с горизонтальной станиной, и наклонную станину ищут прежде всего среди станков с ЧПУ.

Токарно-винторезные станки по моделям

Весь раздел →

Для начала подходят разделы токарных станков с ЧПУ по металлу (17 товаров), горизонтальных токарных станков с ЧПУ (10 товаров) и токарно-фрезерных станков с ЧПУ (4 товара). Есть и раздел токарных станков FANUC с ЧПУ: под этим названием собраны машины с системой управления Fanuc, и угол станины у них проверяют так же. Настольные токарные станки с ЧПУ смотрят по паспорту, потому что конструкция небольшой машины может отличаться от промышленной.

Машину, у которой в карточке нет подтвержденного угла, в сравнение не берут.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Что проверить у станка при осмотре

На осмотре сверяют фактическое состояние с паспортом. Удобно заранее подготовить пробную заготовку и индикаторы.

УзелЧто проверяютЧто это показывает
Направляющие осей Z и XСледы задиров, равномерность смазки, плавность хода на малой подачеИзнос станины на прежнем месте работы
Привод оси XТормоз сервомотора, поведение суппорта при выключенном питанииРиск смещения суппорта под собственным весом
Шпиндель и патронБиение патрона по индикатору, шум на оборотахТочность обработки и состояние подшипников
Револьверная головкаФиксация позиций, повторяемость при смене резцаРазмерная стабильность партии деталей
Задняя бабкаХод пиноли, у программируемой версии работа по программеВозможность обрабатывать длинные детали в центрах
Узел стружкиЛоток, транспортер, щитки направляющихЧистота рабочей зоны и срок жизни направляющих

У Chevalier FBL-360B MC производитель называет программируемую заднюю бабку. Поэтому в вопросах поставщику она стоит отдельной строкой.

Нагрузка на привод при наклоне станины

На горизонтальной станине вес суппорта прижимает его к направляющим. На наклонной вес раскладывается: одна часть прижимает суппорт, другая тянет вдоль направляющих. Расчет для 45 градусов дает по синусу около 0,71 веса суппорта вдоль хода, поэтому серводвигатель держит суппорт даже в покое.

Вывод практический. Привод X на таком станке обязан удерживать суппорт при отключении питания. Это проверяют на месте: нажимают аварийный останов и смотрят, не уходит ли суппорт. Спрашивают также, стоит ли на моторе электромагнитный тормоз или противовес, и что руководство предписывает при аварийном отключении.

Токарные станки с ЧПУ

Весь раздел →

Жесткость станины, точность обработки и револьверная головка

Жесткость станины определяет, как токарный станок держит размер, когда снимается большой припуск. Литая станина с ребрами и широкие направляющие дают запас, а сравнить машины по этому признаку можно через массу станка и сечение направляющих: оба показателя запрашивают у поставщика. От жесткости зависит точность обработки на черновых и чистовых проходах.

Сложная деталь с резьбой, канавками и несколькими диаметрами требует револьверной головки с достаточным числом позиций. Если в головке стоит приводной инструмент, часть фрезерных и сверлильных операций выполняется за одну установку заготовки, и токарный станок приближается к обрабатывающему центру. Такую комплектацию уточняют до заказа. Не стоит путать револьверную головку с ЧПУ и токарно-револьверные станки старой схемы; такие станки каталог выделяет в отдельный раздел.

Для промышленного оборудования с интенсивной загрузкой смотрят ресурс подшипников шпинделя и наличие запасных частей. Ресурс подшипников указан в руководстве по эксплуатации, наличие запасных частей уточняют у поставщика.

Стружка, охлаждение и обслуживание

Наклон помогает стружке уходить вниз под собственным весом, и это облегчает работу транспортера. Сливная стружка при этом наматывается на деталь и державку, а на станке с ЧПУ такой клубок останавливает цикл. Дробление стружки задают режимом резания: подачей и скоростью. Режим проверяют на пробной детали, прежде чем запускать партию.

Токарные станки с ЧПУ

Весь раздел →

СОЖ стекает в ванну по тому же уклону. Смотрят на уплотнения направляющих, щитки и фильтры: жидкость под щитком ведет к износу. Регламент обслуживания просят письменно: смазка, замена фильтров СОЖ, периодичность проверки геометрии.

Когда наклонная станина не решает задачу

Наклонная станина не заменяет люнет, задний центр и правильную оснастку. Длинная тонкая деталь прогибается под резцом на любой станине, и опору для нее продумывают до заказа. Для единичных деталей универсальный токарно-винторезный станок может окупиться быстрее: программу для ЧПУ пишут и отлаживают отдельно, а оператору нужно обучение.

Цена ошибки зависит от заготовки и чертежа. Если допуск жесткий, а паспорт точности не получен, условия пробной обработки на детали согласуют с поставщиком и записывают в договоре.

Вопросы поставщику перед заказом

Список для письма и для осмотра:

Токарные станки с ЧПУ

Весь раздел →
  • угол наклона станины и тип направляющих по паспорту;
  • диаметр над станиной, над суппортом и наибольший диаметр точения;
  • тормоз или противовес на оси X;
  • задняя бабка: программируемая или ручная, ход пиноли;
  • тип стружкоуборки;
  • система ЧПУ и состав оснастки в комплекте, включая патрон;
  • требования к фундаменту и подключению, о них написано в статье о фундаменте под станок;
  • сервис и запасные части внутри Казахстана, обучение оператора.
