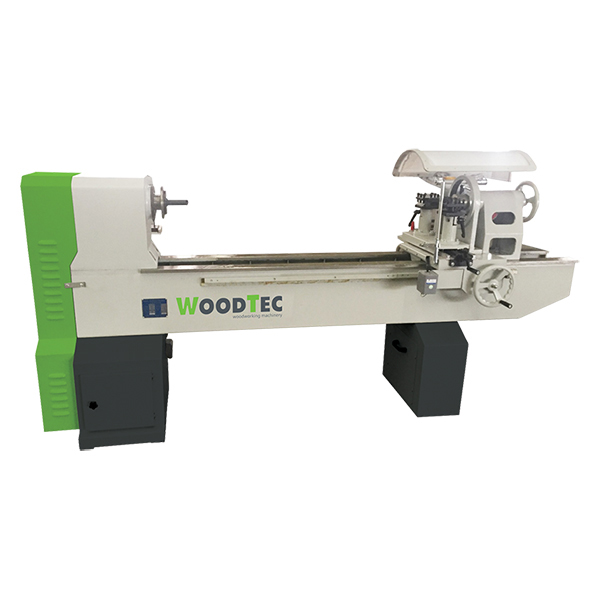

Токарный станок с копировальным устройством WoodTec L 1450

Описание

НАЗНАЧЕНИЕ: Предназначен для обработки точением изделий из древесины при помощи подручника или с использованием копировального устройства.   ОБЛАСТЬ ПРИМЕНЕНИЯ: Применяется в частных мастерских, на малых и средних предприятиях по изготовлению столярных изделий, лестниц, декоративных колонн.   СХЕМА ОБРАБОТКИ:   ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:   КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ: МАССИВНАЯ СТАНИНА Усилена ребрами жесткости для исключения вибраций.

Сварные швы проходят процедуру термообработки для снятия внутренних напряжений. ЩУП ДЛЯ РАБОТЫ ПО ШАБЛОНУ Копирование формы шаблона осуществляется с помощью щупа. ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ Сокращает время на обслуживание станка и исключает человеческий фактор.

КОПИРОВАЛЬНОЕ УСТРОЙСТВО Шаблон крепится в специальных зажимах с противоположной от оператора стороны. ПЕРЕМЕЩЕНИЕ СУППОРТА Суппорт с резцами перемещается вдоль заготовки путем вращения маховика и передачи шестерня-рейка.

Весь суппорт перемещается по направляющим, фрезерованным на обрабатывающих центрах с ЧПУ, что гарантирует идеальную точность.

Поперечное перемещение суппорта по двум линейным направляющим с помощью рычага (щуп прижимается к шаблону удобным рычагом), что позволяет оператору контролировать усилие прижима в зависимости от сложности обрабатываемого участка. КРЕПЛЕНИЕ РЕЗЦОВ Резцы удобно и быстро крепятся в резцедержателях.

ФИКСАЦИЯ ЗАГОТОВКИ В центрах заготовка фиксируется вращением массивного маховика, закрепленного в задней бабке. Массивность и металлоемкость конструкции исключает ослабление зажима. ПЕРЕДНЯЯ БАБКА Имеет надежную массивную конструкцию.

Возможна установка кулачкового патрона (приобретается дополнительно). РЕЖУЩИЙ ИНСТРУМЕНТ В комплект поставки входит 1 резец.
