Токарно-карусельные станки

Когда нужна карусельная схема

В обычном токарном станке деталь держат в патроне и центрах, то есть она вращается вокруг горизонтальной оси. Как только диаметр переваливает за метр, а высота остаётся небольшой, такая схема перестаёт работать: деталь не закрепить и не удержать от прогиба. Карусельный станок переворачивает задачу — заготовка лежит на горизонтальной планшайбе, резец подаётся сверху. Кран ставит деталь сверху, а не подвешивает её.

Типовая номенклатура: венцовые шестерни, корпуса редукторов, фланцы, обечайки, тормозные барабаны, детали горно-обогатительного и энергетического оборудования.

Одностоечные и двухстоечные

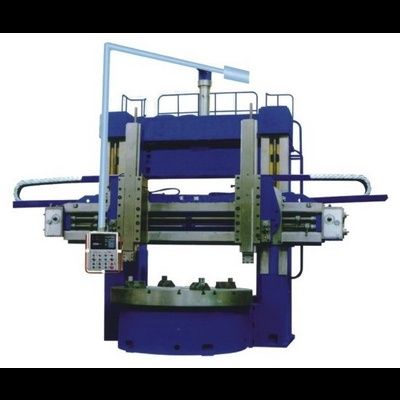

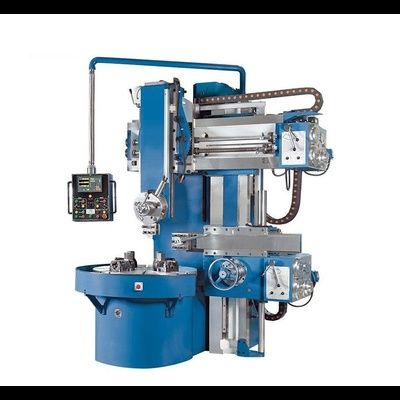

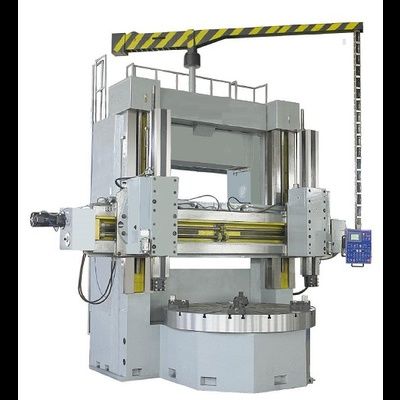

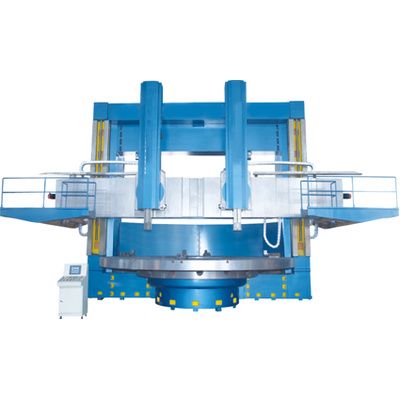

У одностоечных суппорт закреплён на одной колонне, у двухстоечных — на поперечине между двумя стойками. Это не вопрос цены, а вопрос жёсткости: при диаметре детали свыше двух метров одностоечная схема даёт прогиб и не держит точность. Поэтому заменить двухстоечный станок одностоечным меньшего размера нельзя, даже если диаметр формально проходит.

Что определяет выбор

Диаметр планшайбы, наибольший диаметр детали, её высота и масса — четыре цифры, которые нужны для подбора. Пятая, о которой вспоминают позже, — грузоподъёмность крана в цехе: деталь весом в несколько тонн надо чем-то положить на планшайбу.

Оборудование этого класса поставляется под заказ, с расчётом фундамента. Пришлите чертёж или габариты и массу детали — скажем, нужна ли карусельная схема или задача решается обычным токарным станком, и предложим конфигурацию.
